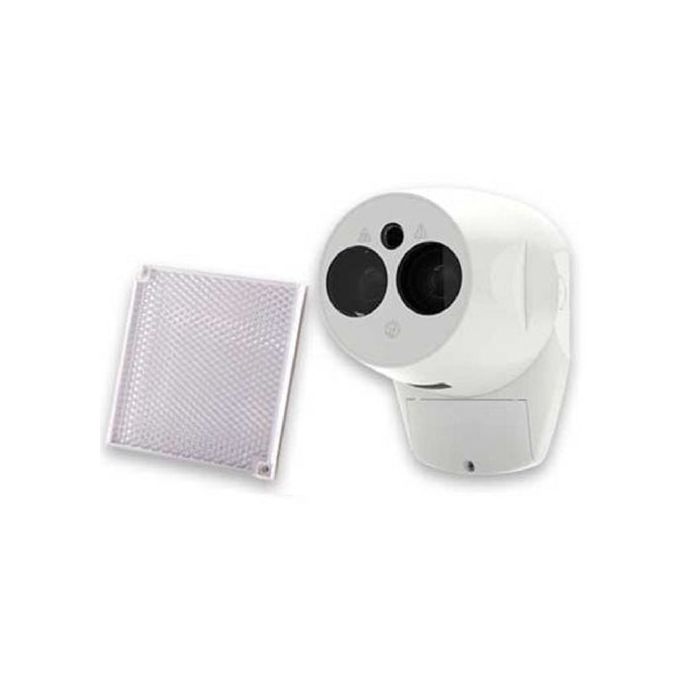

Bosch FRAY-ONE-EN f_frayoneen - detector de haz lineal / autónomo photobeam
Antes $26,097.00
Disponible 37 Pzas
Detector de haz lineal reflectante con un prisma, rango 5 m - 120 m
- Producto autónomo con unidad de control integrada
- Auto-Alignment con cabezal del detector motorizado
- Light Cancellation Technology
- Building Movement Tracking
- Rango de detección hasta 120 m
El FRAY-ONE-EN está diseñado para la detección de humo en grandes espacios donde los detectores de humo puntuales no son efectivos. Está indicado para su uso en lugares como edificios históricos, iglesias, museos, centros comerciales, naves industriales y almacenes, donde es necesario cubrir grandes áreas con un sistema de detección fiable y eficiente.
Este detector utiliza un haz lineal reflectante que funciona con un prisma único para distancias entre 5 y 50 metros, y con cuatro prismas para distancias de 50 a 120 metros.
El detector está equipado con tecnologías avanzadas como Auto-Alignment (alineación asistida por láser y motorizada), Building Movement Tracking (compensación de movimientos del edificio), Light Cancellation Technology (compensación de altos niveles de luz solar o artificial) y compensación de contaminación para mantener una detección precisa y evitar falsas alarmas.
Usos recomendados
- Detección de humo en grandes espacios donde detectores puntuales no son efectivos.
- Aplicaciones en edificios históricos, iglesias, museos, centros comerciales, naves industriales y almacenes.
- Áreas amplias con techos altos o configuraciones difíciles para detectores tradicionales.
Recomendaciones de instalación
- Colocar el detector dentro del flujo de chorro del techo (en el 10 % superior de la altura desde el suelo al techo), salvo indicación específica en contrario.
- Utilizar un prisma para distancias hasta 50 m y cuatro prismas para distancias entre 50 y 120 m.
- Realizar alineación asistida con Auto-Alignment y usar la interfaz integrada para ajustar umbrales de alarma según necesidades.
- Aprovechar la compensación automática por contaminación y movimientos del edificio para evitar falsas alarmas y mantener sistema fiable.
- Preservar la óptica limpia; la limpieza de la cara frontal no afecta el alineamiento.
- Verificar las certificaciones locales y que el cableado cumpla normativas de fuego e instalación correspondientes.
| Rango de detección | 5 metros a 120 metros |
|---|---|
| Reflectores | 1 prisma (5-50 m) / 4 prismas (50-120 m), Kit de extensión FRAY5000-LR-KIT para prismas adicionales |
| Corriente auxiliar | 4 mA; en modo alineación: 5 mA – 5.5 mA; operación: 31 – 35 mA |
| Voltaje de funcionamiento | 14 VCC – 36 VCC |
| Temperatura de funcionamiento | -20 °C a 55 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa | 0 % – 93 % sin condensación |
| Grado de protección (IEC 60529) | IP55 |
| Peso del detector | 0.70 kg |
| Peso del reflector | 0.1 kg |
| Dimensiones del detector (alto x ancho x fondo) | 181 mm x 130 mm x 134 mm |
| Dimensiones del reflector |
|
| Color del LED indicador | Rojo, Amarillo, Verde |
| Color y material | Plástico, color RAL 9016 Blanco tráfico |
| Nivel de avería/oscurecimiento rápido (Δ ≤ 2 seg.) | ≥ 85 % |
| Alineación angular máxima del detector reflectante | ±4,5° (±70° con soporte de ajuste) |
| Desalineación angular máxima | Detector-reflectante: ±0,5° Reflector: ±5,0° |
| Longitud de onda óptica para detección de humo | 850 nm (infrarrojo cercano, invisible) |
| Láser integrado para alineación | 650 nm visible, Clase IIIa < 5 mW |
| Salida de señales | Relés individuales de alarma y avería (VFCO) 0,5 A a 30 V CC |
| Configuración del umbral de alarma (ajustable) | 25 %, 35 % (predeterminado), 55 %, 85 % (según respuesta deseada para humo y falsas alarmas) |
| Retardo de alarma y avería | 10 segundos para evitar falsas alarmas por obstrucciones momentáneas |
| Conexión cableada | Dos núcleos, 0,5 a 1,6 mm, ignífugo o no, según normativa local Entrada para prensaestopas M20, 12,7 mm o 19 mm; perforables para hasta 21 mm |
| Certificaciones | CPR, VdS, CE, BOSEC |
| Marca | Bosch |
|---|---|
| MPN: | FRAY-ONE-EN |
