G2-RM-4E

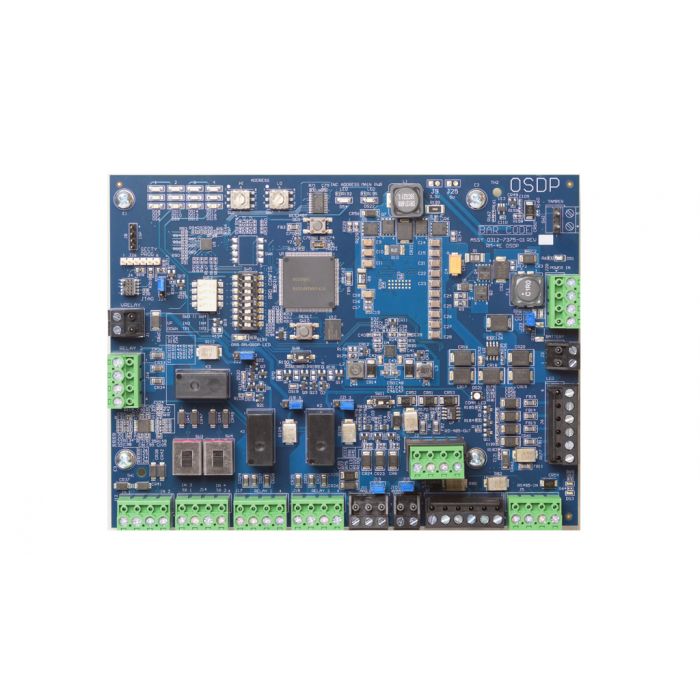

Modulo de control de acceso G2-RM-4E

El G2-RM-4E es un modulo disenado para el control distribuido de una puerta, con capacidad para operar hasta a 1,200 m (4,000 pies) de distancia desde el controlador iSTAR. Incorpora hasta 4 entradas supervisadas y 3 salidas seleccionables de contacto seco o de voltaje, lo que facilita el cableado incluso en instalaciones de control de acceso complejas.

Tambien esta disponible en version con gabinete metalico bajo el nombre G2-RM-DCM-2, que incluye proteccion antisabotaje y opcion de bateria SLA para respaldo de energia.

Principales caracteristicas

• E/S distribuidas: hasta 4 entradas supervisadas y 3 salidas en un modulo compacto.

• Diagnostico con LEDs: indicadores de estado que facilitan la deteccion de fallas y verificacion de funcionamiento.

• Comunicacion versatil: compatible con el protocolo RM de Software House o con OSDP seguro mediante un DIP switch integrado.

• Cableado simplificado: instalacion en el borde para reducir costos y tiempo de implementacion.

• Flexibilidad en salidas: admite conexiones internas adicionales para cerraduras magneticas y funciones de bypass local.

• Instalacion segura: terminales de conexion removibles y switch antisabotaje incorporado.

Compatibilidad con lectoras

El G2-RM-4E es compatible con lectoras magneticas, Wiegand y OSDP. En modo OSDP, un unico modulo puede controlar una puerta con lectora de entrada y de salida, asignando direcciones independientes en el puerto RS-485 del controlador iSTAR.

Modo RM y modo OSDP

• Modo RM: mantiene compatibilidad con versiones anteriores del protocolo RM de Software House.

• Modo OSDP: proporciona mayor seguridad con comunicacion encriptada AES-128, soporte para descarga de firmware, entradas supervisadas configurables y control de una puerta de entrada/salida con un solo modulo.

Actualizacion en campo

El G2-RM-4E conserva el mismo tamaño, dimensiones de montaje y conectores que el modelo RM-4E anterior. Esto permite realizar actualizaciones en campo de manera sencilla, reduciendo tiempos de transicion para quienes migran hacia tecnologia OSDP.

*Ingles

G2-RM-4E Door Control Module

The G2-RM-4E module allows distributed control of an access control door for distances up to 4,000 ft / 1,200 m from the iSTAR controller. Featuring up to 4 supervised inputs and 3 wet/dry selectable outputs, the G2-RM-4E simplifies field wiring for even the more advanced door installations.

The G2-RM-4E Door Module can be provided as a board-only, or, when provided in a UL listed, tamper-protected metal enclosure, it is called the G2-RM-DCM-2. The G2-RM-DCM-2 provides standby power with an optional Sealed Lead Acid (SLA) battery and is designed to support up to two G2-RM-4Es and a choice of up to two I8 input boards or R8 output boards in RM Mode, providing a single enclosure for doors with IN and OUT readers. Note that when used in OSDP mode, a single G2-RM-4E can support a door with IN and OUT readers, since the readers are configured as separately addressed OSDP devices, i.e. the G2-RM-4E is address 1, the IN reader is address 2, and the OUT reader is address 3 on an RS-485 comm port from the ISTAR controller.

G2-RM-4E modules have the unique flexibility of working in 2 different modes: RM mode for backwards compatibility with the Software House “RM” protocol, and OSDP mode for enhanced security, all in a single board. When in OSDP mode you can take advantage of secure channel communications featuring AES-128 encryption, firmware download, configurable supervised inputs, and the ability to control an entry/exit door using a single G2-RM-4E.

• Cost Effective Wiring - Full-featured local door control module lowers wiring costs & reduces installation time
• Distributed I/O for One Door - Lower wiring costs by keeping it local.Up to 4 supervised inputs, 3 outputs in a compact door module
• Status LEDs on inputs and outputs for flexible control and troubleshooting.
• Versatile Communication - Choice of OSDP* Secure Channel or Software House “RM” via onboard dip switch.
• Plug-in screw terminals and built-in tamper switch provides secure and efficient installation
• Flexible Output Wiring Choices - Additional internal connections support magnetic lock features and accommodate local bypass switch.
