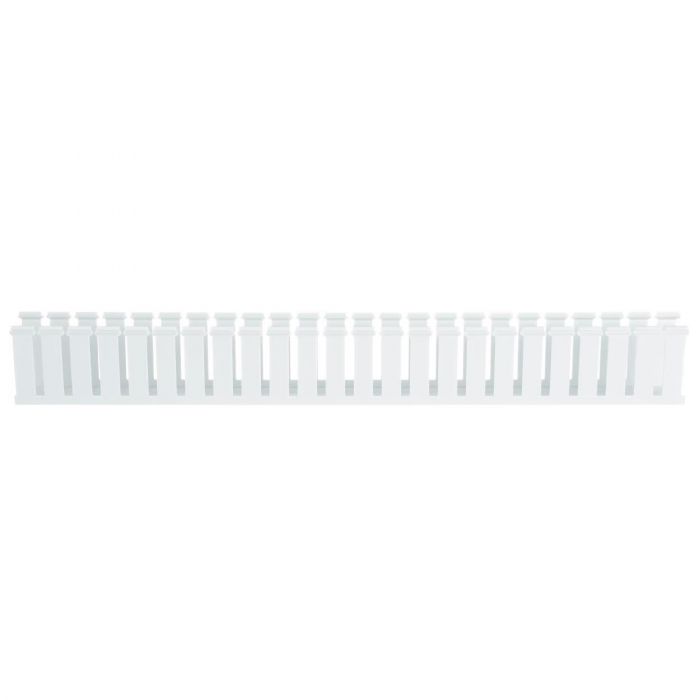

Panduit G1.5X3WH6 conductor de cableado ranura ancha tipo g panduct

Precio especial $913.00 IVA incluido + Envio $150 MXN
Antes $1,059.00
Disponible 17 Pzas
sku: G1.5X3WH6
pub
MX0000105364
Precios sujetos a cambios sin previo aviso
Pagos 100% seguros
Entrega Aprox.
Envio Nacional | Condicion: Nuevo
Logo

G1.5X3WH6

Our Type G wide slot wiring duct securely accommodates various wire bundle sizes with its rigid design, enabling flexible cable organization in control panels and electrical enclosures.


Conductor ranura angosta Panduct G1.5X3WH6, blanco, PVC, 3.12x1.75, paq. 6
G1.5X3WH6
Especificaciones

Duct Dimensions (In.) 1.75W x 3.12H
Tipo de producto Conductor de cableado de base
Aplicación El diseño de rastrillo/ranura ancha proporciona mayor rigidez en la pared lateral y se puede usar en un amplio rango de aplicaciones
Número de pieza de cubierta C1.5WH6
Grado de inflamabilidad UL94V-0
Incluye Solo la base
Cumple las normas Cumple con la directiva RoHS, reconocido por UL, cumple con CE, aprobado por CSA
Material Properties Lead-Free
Método de montaje Orificios de montaje
Sistema de medición Métrico
Estilo de conductor de cableado Conductor de cableado con ranuras anchas
Tipo de conductor de cableado G
Longitud total (ft) 6
Longitud total (m) 1.8
Anchura total (in) 1.75
Anchura total (mm) 44.5
Altura total (in) 3.12
Altura total (mm) 79.2
Ancho de ranura (mm) 7.9
Ancho de ranura (in) 0.31
Submarca Panduct™
Caracts. pza. El diseño de dedo ancho y ranura proporciona mayor rigidez y permite el uso con una amplia gama de tamaños de mazos y cables. Las hendiduras superior e inferior permiten extraer de manera sencilla las secciones desde la pared lateral y con los dedos.

Detalles del empaque

Cant. Pq. Est. 6
Volumen Pq. Est. (cf) 0.1489
Cant. Ct. Est. 120
Volumen Pq. Est. (cf) 2.9786
Más información
MarcaPanduit
MPN:G1.5X3WH6
