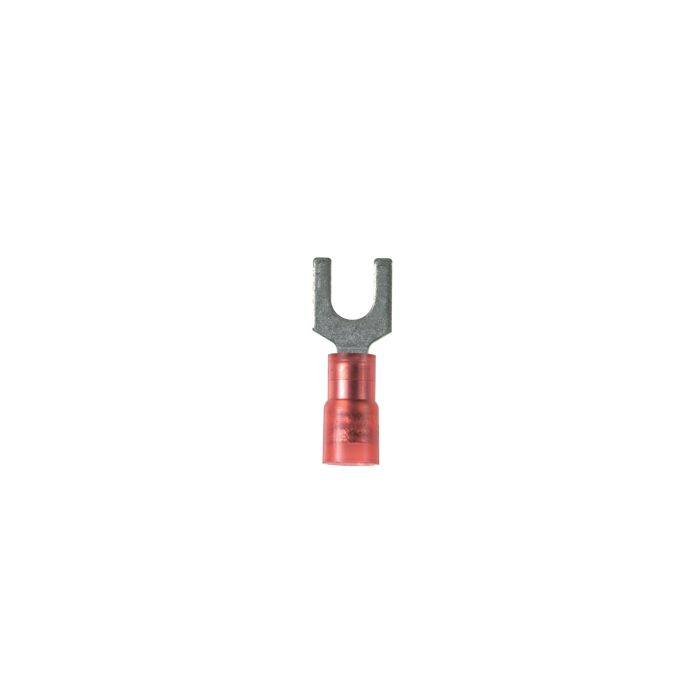

Panduit PNF18-6F-C terminal de horquilla con aislamiento nylon pan-term
Precio especial $1,369.00 IVA incluido + Envio $150 MXN
Antes $1,588.00
Disponible 2 Pzas
Antes $1,588.00
Disponible 2 Pzas
sku: PNF18-6F-C
pub
MX0000105077
PNF18-6F-C
Protect your electrical connections with our fork terminal, the nylon-insulated body ensure a safe and reliable connection for various applications.
Terminal, pieza suelta Pan-Term PNF18-6F-C
PNF18-6F-C
Especificaciones
Tipo de horquilla | Estándar |
Material de aislamiento | Nylon |
Tipo de aislamiento | Nylon |
Tamaño máximo de conductor de cobre (AWG SOL) | N.º 18 |
Tamaño máximo de conductor de cobre (AWG STR) | N.º 18 |
Tamaño máximo de conductor de cobre (AWG) | N.º 18 |
Tamaño mínimo de conductor de cobre (AWG SOL) | N.º 22 |
Tamaño mínimo de conductor de cobre (AWG STR) | N.º 22 |
Tamaño mínimo de conductor de cobre (AWG) | N.º 22 |
Tamaño máximo de cable (AWG) | N.º 18 |
Tamaño mínimo de cable (AWG) | N.º 22 |
Tamaño máximo de conductor en sistema métrico (mm²) | 1 |
Tamaño mínimo de conductor en sistema métrico (mm²) | 0.5 |
Tamaño de tornillo prisionero | N.º 6 |
Longitud de la banda del cable (in) | 7/32 |
Longitud de la banda del cable (mm) | 5.6 |
Cumple las normas | Listado UL 587H E52164; certificado por CSA LR31212 |
Tensión máxima (V) | 600 |
Tensión máxima (kV) | 0.6 |
Material de base | Cobre |
Acabado/recubrimiento | Estañado |
Código de color | Rojo |
Tipo de tambor | Embudo |
Largo de tambor (in) | 0.33 |
Largo de tambor (mm) | 8.4 |
Grado de inflamabilidad | UL94-HB |
Temperatura máxima de funcionamiento (°C) | 105 |
Temperatura máxima de funcionamiento (°F) | 221 |
Tipo de unión | Soldado |
Diámetro máximo de aislamiento de cable (in) | 0.23 |
Diámetro máximo de aislamiento de cable (mm) | 5.8 |
Diámetro exterior (in) | 0.23 |
Diámetro exterior (mm) | 5.8 |
Tamaño de orificio para tornillo prisionero (in) | N.º 6 |
Tamaño de orificio para tornillo prisionero (mm) | 3.5 |
Longitud total (in) | 0.8 |
Longitud total (mm) | 20.3 |
Anchura total (in) | 0.3 |
Anchura total (mm) | 7.6 |
Longitud de lengüeta (in) | 0.47 |
Longitud de lengüeta (mm) | 11.9 |
Ancho de lengüeta (in) | 0.3 |
Ancho de lengüeta (mm) | 7.6 |
Grosor de lengüeta (in) | 0.03 |
Grosor de lengüeta (mm) | 0.8 |
Submarca | Pan-Term™ |
Tipo de empaque | Botella |
Tipo de producto | Terminal de anillo |
Para usar con | CT-100, CT-1550, CT-1551, CT-2300/ST (CD-550), CT-2500/L (CT-2550CH), UP14ZLW (CD-550) |
Caracts. pza. | El diseño de horquilla proporciona una instalación fácil y rápida sin la necesidad de quitar el sujetador. La funda aislante mecánica prensa aislamiento del cable, lo que proporciona protección a la unión del prensado en aplicaciones de alta vibración. El estriado interno del tambor asegura un buen contacto de los cables y máxima resistencia a la tensión. |
Detalles del empaque
Cant. Pq. Est. | 100 |
Volumen Pq. Est. (cf) | 0.0074 |
Cant. Ct. Est. | 500 |
Volumen Pq. Est. (cf) | 0.0368 |
Marca | Panduit |
---|---|
MPN: | PNF18-6F-C |
