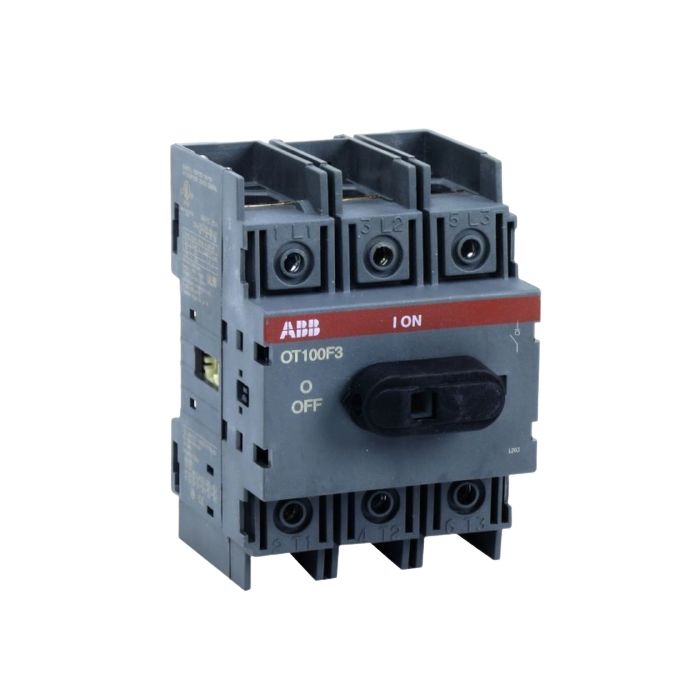

Abb OT100F3 OT100F3-slv interruptor de desconexión 3 polos montable en riel -
Precio especial $975.00 IVA incluido + Envio $150 MXN
Antes $1,131.00
Disponible 0 Pzas
Antes $1,131.00
Disponible 0 Pzas
Agotado
pub
MX0000077415
Interruptor-diconector / interruptor no fusible de 3 polos operado por la parte frontal montado en la base montable en riel DIN con terminales de abrazadera con protección frontal la manija y el eje no están incluidos.
Información general:
Tipo de producto extendido: OT100F3
ID del Producto: 1SCA105004R1001
EAN: 6417019391359
Descripción del catálogo: OT100F3 SWITCH-DISCONNECTOR
Dimensiones:
Ancho neto del producto: 100 mm
Altura neta del producto: 70 mm
Profundidad / longitud neta del producto: 74 mm
Peso neto del producto: 036 kg
Técnico:
Corriente operativa nominal AC-21A (Ie):
(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corriente operativa nominal AC-22A (Ie):
(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corriente operativa nominal AC-23A (Ie):
(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Potencia operativa nominal AC-23A (Pe):
(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Corriente térmica convencional al aire libre (Ith): q = 40 ° C 115 A
Corriente térmica convencional (Ithe): 115 A totalmente cerrado
Voltaje nominal de resistencia al impulso (Uimp): 8 kV
Voltaje de aislamiento nominal (Ui): acc. según IEC / EN 60664-1 750 V
Voltaje operativo nominal: circuito principal 750 V
Capacidad nominal de cortocircuito (Icm): (690 V) 3.6 kA
Corriente nominal soportada de corta duración (Icw): durante 1 s 25 kA
Pérdida de potencia: en las condiciones de funcionamiento nominales por polo 40 W
Grado de contaminación: 3
Color de la manija: negro
Tipo de mango: perilla
Mango y eje no incluidos
Mecanismo de funcionamiento de interruptores: mecanismo en la parte superior del interruptor
Distancia entre fases: estándar
Posición de los terminales de línea: arriba hacia adentro - abajo hacia afuera
De abajo hacia adentro - Arriba hacia afuera
Modo de funcionamiento: operado por el frente
Estándares: IEC 60947-3 / UL 98 / CSA C22.2 NO.4
Funciones especiales: No
Tipo de montaje: montaje en base
Número de polos: 3
Sección del cable: Cu 10 ... 70 mm²
Grado de protección: Frontal IP20
Tipo de terminal: Terminales de tornillo
Par de apriete: acc. IEC 60947-1 6 N · m
Durabilidad mecánica: 20000
Tipo de bloqueo: No
Marca | Abb |
---|---|
MPN: | OT100F3 |
