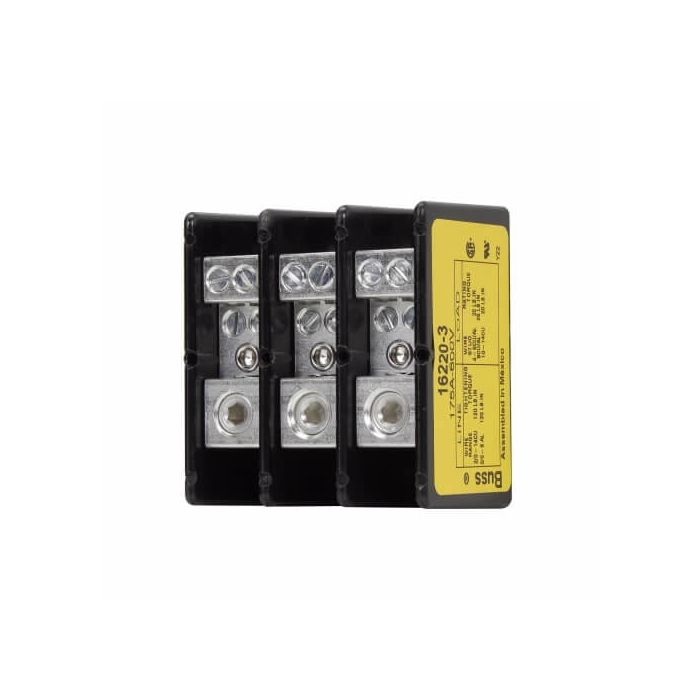

Eaton 16220-3 16220-3-slv arrow hart bloque de distribución energía 175 a 600 v 3 polos serie magnum 160 y 162 -

Bussman por la UL de Eaton Power reconoció serie - los bloques del terminal de la energía del perno prisionero y del fusible de la distribución de energía | familia de 162 de 163 y de 165 Bussmann de la serie:

La UL de la serie de Bussmann reconoció oferta de los bloques de distribución de energía una variedad de configuraciones portuarias del lineside y del loadside para proporcionar mayor flexibilidad en la gerencia del cableado y del alambre del panel. Estos bloques son UL reconocida a UL 1059 y clasificada para el uso en paneles de control industriales de la UL 508A. Los bloques son fábrica configurada en 1 2 y 3 versiones del poste y tienen cubiertas opcionales para realzar seguridad (la orden cubre por separado).

los bloques de terminales del Puerto-a-perno prisionero y de la energía del perno-a-perno prisionero están disponibles con grados actuales hasta 760 A. Estos bloques proporcionan los medios convenientes de una conexión del perno prisionero para los terminales de alambre del estirón/anillo. Fábrica configurada a partir de la 1 - a 3 postes (dependiente del número de catálogo) con las cubiertas opcionales para realzar seguridad (la orden cubre por separado) estos bloques son UL reconocida a UL 1059 y clasificada para el uso en paneles de control industriales de la UL 508A.

Características:
La UL de la serie de Bussmann reconoció bloques de distribución de energía es clasificada para el uso con las virolas enumeradas UL
- Los grados de la virola se aplican al alambre de cobre solamente
Los usos de la virola permiten el uso de una gama más amplia de la encalladura del conductor y simulan una conexión más eficiente más sólida del alambre con el puerto terminal
Utilice siempre las virolas enumeradas UL de acuerdo con las especificaciones y las instrucciones del fabricante
Clasificado para que uso dual del puerto del alambre aumente el número posible de las conexiones del lineside y del loadside. E.g. 16280-1 puede aceptar dos alambres en el puerto del lineside (#4 - #8 Cu/Al #10 - Cu de #14)
Los usos duales del alambre son solamente viables al usar dos alambres del mismo tamaño encalladura y aislando y del conductor el material en el mismo puerto
Número de catálogo: 160__- (postes) 162__- (postes) 163__- (postes) 164__- (postes) 165__- (postes)
Voltios de 600 V
Amperios de 150 hasta 760 A
Contingente del máximo SCCR sobre el uso de un dispositivo protector actual-limitador por aguas arriba de la sobreintensidad de corriente. Vea la tabla para los requisitos de fusión
SCCR hasta ka de 200 con los fusibles por aguas arriba probados
Cobre 75°C y aluminio trenzados
Una temperatura más alta clasificó los conductores permitidos con reducir la capacidad normal apropiado
UL 1059 reconocida guía XCFR2 archivo E62622
CSA certificó la clase 6228-01 archivo 15364
Especificaciones del producto:
Color Negro
Grado actual 175 A
Nombre de familia Serie de Bussmann
Número de entradas Entrada de 3
Número de salidas Salida de 12
Número de postes 3 polos
Tipo primario Bloque de distribución de energía
Series Botella doble 160 y serie de 162
Tipo UL reconocida
Código del UPC 051712149273
Grado del voltaje 600 VAC
