Bosch W-STWC f_wstwc - estrobo multicandela color blanco dos hilos 12 o 24 v

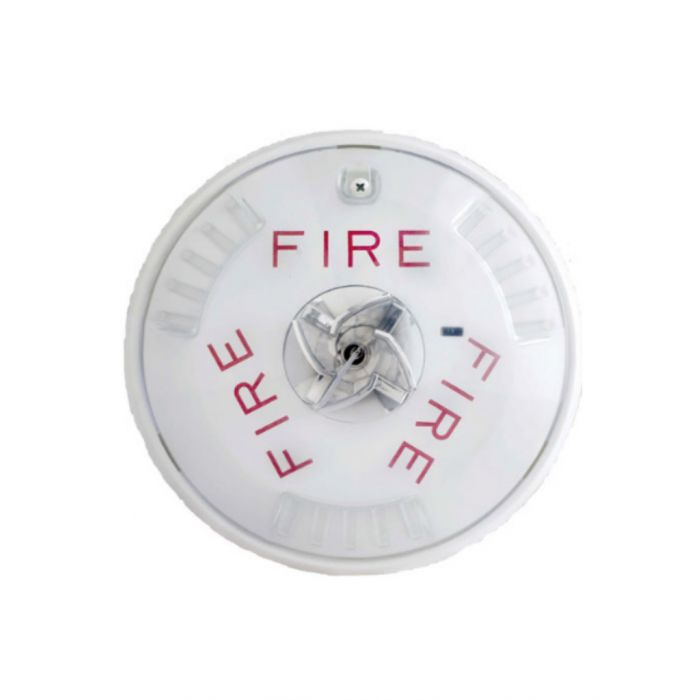

W-STWC Luz estroboscópica de candelas múltiples para montaje en techo (dos hilos, 12/24 V, blanco).

La función de luces estroboscópicas Cooper Wheelock Exceder Series en un diseño moderno y elegante que incorpora alta confiabilidad y óptica de alta eficiencia para minimizar el consumo de corriente.

El consumo de corriente reducido permite un mayor número de dispositivos en el dispositivo de notificación de dos hilos circuito. Esto, en combinación con ocho opciones de candelas en un aparato, no se necesitan herramientas para cambiar ajustes, puntos de prueba de voltaje, 12 V o 24 V CC operación, la base de montaje universal y múltiples las opciones de montaje dan como resultado un costo reducido de propiedad.

Estas luces estroboscópicas proporcionan ocho configuraciones de candelas. Todos los interruptores para cambiar esta configuración se pueden configurar sin un herramienta y se encuentran detrás del aparato para evitar manipulación.

La base de montaje universal separada puede ser fácilmente montado en cinco tipos de caja posterior estándar de la industria. También se pueden precablear para permitir una prueba completa de cableado del circuito antes de instalar el electrodoméstico y Superficie terminada. Estas luces estroboscópicas de montaje en pared también cuentan con puntos de prueba de voltaje para tomar lecturas con un voltímetro para resolución de problemas o inspección AHJ.

Certificaciones y aprobaciones

Cooper Wheelock posee estos listados y aprobaciones:

Certificación de región

EE. UU.

• UL UUKC: dispositivos y equipos de señalización para personas con discapacidad auditiva (ANSI / UL 1971).
• UVAV: dispositivos de señal visual para sistemas de señalización de protección contra incendios (ANSI / UL 1638).
• CSFM vea nuestro sitio web.

Notas de instalación / configuración

Compatibilidad

Luz estroboscópica:

Estas luces estroboscópicas proporcionan una luz estroboscópica no sincronizada aparato cuando está conectado directamente a una alarma de incendio Panel de control (FACP), o proporcionar un sincronizado dispositivo estroboscópico cuando se usa junto con un FACP que incorpora la sincronización de notificaciones de Cooper protocolo, un módulo de sincronización de notificaciones de Cooper o la Fuente de alimentación de notificación de Cooper. Estan disenados para parpadear a 1 flash por segundo mínimo sobre su Rango de voltaje regulado.Las luces estroboscópicas no están diseñadas para usarse en códigos sistemas en los que el voltaje aplicado se reinicia y fuera.

Productos compatibles

Los siguientes productos de Bosch Security Systems, Inc. son compatibles con el Cooper Wheelock Exceder Luces estroboscópicas de la serie:

Paneles de control

• FPA-1000: Fuego direccionable analógico
• Paneles FPD-70241 Convencional o Direccionable
• FACP D10024A3
• FACP analógico D80243
• FACP analógico D91243
• FACP direccionable D70243 Convencional o Direccionable.
• FACP D70223 FACP convencional

Módulos

• SM - 12/24 - R Módulo de sincronización (rojo)
• DSM - 12/24 - R Sincronización dual módulo (rojo)

Fuentes de alimentación

• FPP-RNAC-8A-4C1 Notificación remota Circuito de electrodomésticos (RNAC) Fuente de alimentación.
• PS - 24-8MC1 Fuente de alimentación con incorporado protocolo de sincronización.

Consideraciones de montaje

La base de montaje universal suministrada con cada la luz estroboscópica puede ser precableada. Con el contacto suministrado Cubierta en su lugar, se puede verificar el circuito precableado

para continuidad antes de que se monten las luces estroboscópicas, los luces estroboscópicas encajan en el montaje universal preinstalado Bases con las cubiertas de contacto quitadas y pueden ser asegurado a la base con un tornillo de fijación opcional.

La base de montaje universal se monta al ras en un solo cuerpo, doble pandilla, cuadrada de 4 pulg., Octal de 4 pulg., 3,5 pulg. octal y cajas traseras tipo europeo de 100 mm.

Consideraciones de cableado

Los terminales de cableado en la base de montaje universal aceptar dos cables de electrodomésticos con diámetros entre 12 AWG y 18 AWG (ISO 4 mm2 y 0,75 mm2) a cada terminal.

Partes incluidas

• 1 aparato estroboscópico.
• 1 base de montaje universal.
• 1 tapa de contacto.
• 1 paquete de hardware: Dos tornillos de montaje de cabeza plana y Un tornillo de fijación.
• 1 Literatura - Instrucciones de instalación.

Nota: W-STWC Luz estroboscópica de candelas múltiples para montaje en techo (dos hilos, 12/24 V, blanco).

Luz estroboscópica blanca circular de dos hilos que se puede seleccionar en campo para ocho opciones de candelas.

Número de pedido: W-STWC

Principales características

• Estética moderna y elegante.
• Tensiones múltiples (12 VDC o 24 VDC).
• Puntos de prueba de voltaje.
• Ocho opciones de luces estroboscópicas.
• Base de montaje universal.

Especificaciones

Eléctrico

Strobe Current Draw 24 V nominal (rango de 16.0 V a 33.0 V)

Tipo de voltaje y Consumo de corriente

• DC: 15 cd: 61 mA, 30 cd: 85 mA, 60 cd: 103 mA, 75 cd: 135 mA, 95 cd: 163 mA, 115 cd: 182 mA, 150 cd: 205 mA, 177 cd: 253 mA.
• FWR: 15 cd: 83 mA, 30 cd: 105 mA, 60 cd: 166 mA, 75 cd: 185 mA, 95 cd: 223 mA, 115 cd: 256 mA, 150 cd: 328 mA, 177 cd: 372 mA.

12 V nominal (rango de 8.0 V a 17.5 V)

Tipo de voltaje y Consumo de corriente

DC: 15 cd: 110 mA

Voltaje (entrada) y Rango Regulado

• 12 VDC: 8.0 V a 17.5 V.
• 24 VDC: o Vrms 16.0 V a 33.0 V.

Ambiental

• Ambiente: interior, seco.
• Humedad relativa: 93 ± 2% máximo, sin condensación.
• Temperatura (operando): + 32 ° F a + 120 ° F (0 ° C a + 49 ° C).

Mecánico

• Candela Ratings : 15 cd, 30 cd, 60 cd, 75 cd, 95 cd, 115 cd,150 cd o 177 cd.
• Dimensiones: 6.68 pulg. De diámetro x 2.63 pulg. De profundidad (170 mm de diámetro x 67 mm de profundidad).
• Material: caja de plástico moldeado que incorpora un Tubo de flash de xenón y lente Lexan.
