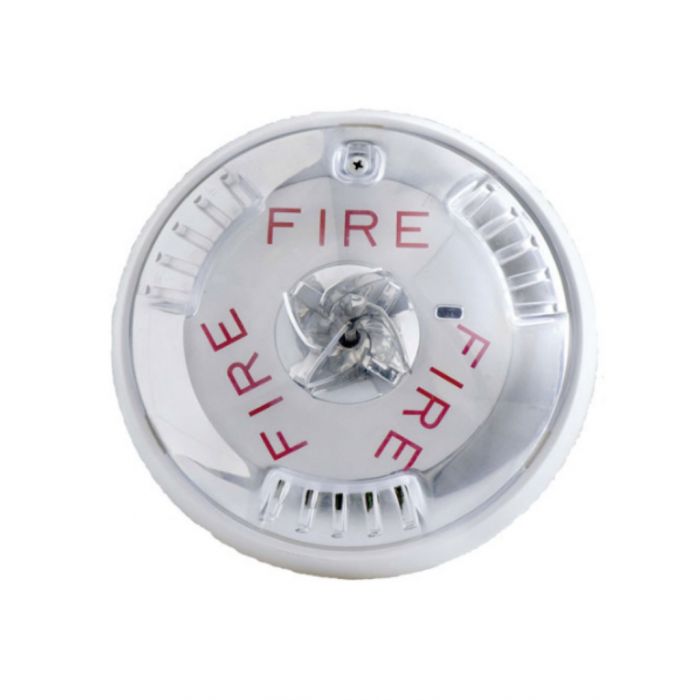

W-HSWC Luz estroboscópica de bocina multicámara de montaje en techo (dos hilos, 12/24 V, blanco)

Resumen del sistema

Las luces estroboscópicas de cuerno Cooper Wheelock Exceder Series cuentan con  un diseño moderno y elegante que incorpora alta confiabilidad y óptica de alta  eficiencia para minimizar consumo de corriente. El consumo de corriente reducido  permite un mayor número de dispositivos en la notificación de dos hilos circuito  electrodoméstico. Esto, en combinación con ocho opciones de candela en un  dispositivo, no se necesitan herramientas para cambio de configuraciones, puntos  de prueba de voltaje, 12 V o 24 V CC operación, la base de montaje universal y  múltiples las opciones de montaje dan como resultado un costo reducido de propiedad.

Estas luces estroboscópicas de bocina proporcionan ocho configuraciones de candela y tres configuraciones de sonido en cada aparato. Todos los interruptores para cambiar  esta configuración se pueden configurar sin un herramienta y se encuentran detrás  del aparato para evitar manipulación.

La base de montaje universal separada puede ser fácilmente montado en cinco tipos de  caja posterior estándar de la industria. También se pueden precablear para permitir  una prueba completa de cableado del circuito antes de instalar el electrodoméstico y

superficie terminada. Estas luces estroboscópicas de bocina también cuentan con puntos  de prueba de voltaje para tomar lecturas con un voltímetro para solucionar problemas o AHJ inspección.

Notas de configuración/instalación

Compatibilidad

Cuerno:

Estos cuernos proporcionan un continuo o seleccionable código 3 tono de la bocina cuando se  conecta directamente al fuego panel de control de alarma (FACP). También pueden proporcionar un

tono sincronizado de la bocina del código 3 cuando se usa en junto con un FACP que incorpora  el protocolo de sincronización de notificaciones de Cooper, un Módulo Cooper de sincronización

de notificaciones o la notificación de Cooper fuente de alimentación.

Los aparatos de bocina se pueden configurar en el campo para sonido dBA alto (HI), medio (MED)  o bajo (LO) salida.

Luz estroboscópica:

Estas luces estroboscópicas proporcionan una luz estroboscópica no sincronizada aparato cuando está conectado directamente a una alarma de incendio al panel de control (FACP),  o proporcionar un sincronizado dispositivo estroboscópico cuando se usa junto con un

FACP que incorpora la sincronización de notificaciones protocolo Cooper , un módulo de  sincronización de notificaciones de Cooper o la fuente de alimentación de notificación de Cooper.

Estan disenados para parpadear a 1 flash por segundo mínimo sobre su rango de voltaje regulado.

Consideraciones de montaje

La base de montaje universal suministrada con cada bocina la luz estroboscópica se puede precablear.

Con el contacto suministrado cubierta en su lugar, se puede verificar el circuito precableado para continuidad antes de que se monten las luces estroboscópicas de la bocina.

Las luces estroboscópicas de la bocina encajan en el Universal preinstalado bases de montaje con las cubiertas de contacto quitadas y se puede asegurar a la base con un seguro opcional

tornillo. La base de montaje universal se monta al ras cuadrilla simple, cuadrilla doble, cuadrado de 4 pulg.,  octal de 4 pulg, Cajas traseras de 3.5 pulg. Octal y tipo europeo de 100 mm.

Consideraciones de cableado

Los terminales de cableado en la base de montaje universal aceptar dos cables de electrodomésticos con diámetros entre 12 AWG y 18 AWG (ISO 4 mm2 y 0,75 mm2) a cada terminal.

Características y Especificaciones

Nota: W-HSWC Luz estroboscópica de bocina multicámara de montaje en techo (dos hilos, 12/24 V, blanco)

Luz estroboscópica circular blanca de dos hilos que es

seleccionable en campo para tres opciones de volumen y ocho

opciones de candela.

Número de pedido: W-HSWC.

Principales características

• Estética moderna y elegante.
• Tensiones múltiples (12 VDC o 24 VDC).
• Puntos de prueba de voltaje.
• Ocho opciones de candelas estroboscópicas y tres volumen de bocina opciones.
• Base de montaje universal.

Especificaciones

Voltaje (entrada)

Rango Regulado

• 12 VDC 8.0 V a 17.5 V.
• 24 VDC o Vrms 16.0 V a 33.0 V.

Ambiental

• Ambiente: interior, seco
• Humedad relativa: 93 ± 2% máximo, sin condensación
• Temperatura (en funcionamiento): + 32 ° F a + 120 ° F (0 ° C a + 49 ° C).

Mecánico

• Calificaciones Candela: 15 cd, 30 cd, 60 cd, 75 cd, 95 cd, 115 cd, 150 cd o 177 cd.
• Dimensiones: 6.68 pulg. De diámetro x 2.63 pulg. De profundidad (170 mm de diámetro x 67 mm de profundidad)
• Material: carcasa de plástico moldeado que incorpora un flashtube de Xenon y una lente Lexan.
• Configuración de volumen: 90 db, 95 db o 99 db.
