D5070 Programador de Dispositivos Analógicos

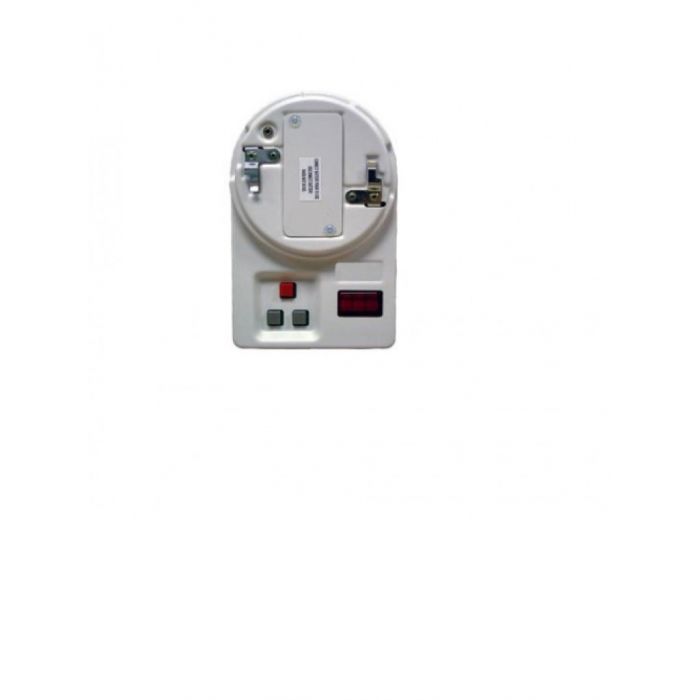

El Programador de Dispositivos Analógicos D5070 es un dispositivo portátil que programa las configuraciones de dirección de los dispositivos analógicos con EEPROM programable. El programador D5070 consta de una base para la programación del cabezal de los detectores y un adaptador de programación de módulos para programar el módulo de relé y el módulo de puntos de contacto.

Planificación

Información sobre la Compatibilidad

Los siguientes productos se pueden programar con el Programador de Dispositivos Analógicos D5070:

Contactos:

• D326A Módulo analógico de puntos de contacto.
• D339A Módulo analógico de puntos de contacto.
• FLM-325-I4 Módulo de monitoreo de contacto (4 pulgadas).
• FLM-325-IS Módulo de monitoreo de contacto (pequeño).
• FLM-325-IW Módulo de monitoreo de contacto con cable flexible de conexión.

Detectores:

• D322A Detector de calor analógico.
• D323A Detector analógico de humo fotoeléctrico.
• D323A-DH Cabezal de repuesto para el detector analógico de humo para ductos de aire.
• D324A Detector analógico de humo iónico.
• D331A Detector analógico para ductos de aire.
• D332A Detector analógico para ductos de aire con relés Formato C.
• FAD-325 Detector analógico de humo para ductos de aire.
• FAD-325-R Detector analógico de humo para ductos de aire con relé.
• FAD-325-DH Cabezal de repuesto para el detector analógico de humo para ductos de aire FAH-325 Detector de calor analógico.
• FAI-325 Detector analógico de humo iónico .
• FAP-325 Detector analógico de humo fotoeléctrico.

Bases de detectores:

• FAA-325-B4 Base para detector analógico (4 pulgadas).
• FAA-325-B6 Base para detector analógico (6 pulgadas).
• FAA-325-B6S Base analógica con sirena.

Estaciones Manuales:

• FMM-325A Estación analógica manual de accionamiento único.
• FMM-325A-D Estación analógica manual de accionamiento doble.

Módulos:

• D327A Módulo analógico con salida NAC.
• D328A Módulo de relé analógico.
• D333A Aislador analógico a prueba de fallos por cortocircuito.
• FLM-325-2I4 Módulo de monitoreo de doble entrada.
• FLM-325-2R4 Módulo de doble relé.
• FLM-325-CZM4 Módulo de zona convencional.
• FLM-325-I Aislador de cortocircuitos.
• FLM-325-N4 Módulo de salida supervisado.

Programadores:

• D5070 Programador de dispositivos analógicos.

Consideraciones para la Instalación

Detectores Cabezales de detector montados sobre el programador D5070.

Módulos

El adaptador de programación de módulos dispone de un conector no polarizado que conecta las patillas de programación de direcciones de los módulos del relé con los módulos de puntos de contacto. El extremo del conector de programación del adaptador del módulo de programación se enchufa en el Programador de Dispositivos Analógicos D5070. Todos los módulos de relés y los módulos de puntos de contacto se programan de este modo, a excepción del Módulo de Puntos de Contacto D339A. El módulo D339A requiere el cableado de la regleta de conexión para la configuración de dirección.

Piezas incluidas

• 1 Programador .
• 1 Batería de 9 VCC .
• 1 Conector de cuatro conductores.
• 1 Conector de dos conductores.
• 1 Paquete de documentación.

Nota: D5070 Programador de Dispositivos Analógicos

Programa las configuraciones de dirección de los dispositivos analógicos con EEPROM programable.

Numero de pedido: D5070

Principales características:

• Compacto y fácil de usar.
• Compatible con detectores y módulos.
• Provee lectura y configuración de dirección.
• Muestra el valor analógico.
• Permite programar más de 8.000 configuraciones de dirección de una batería.

Especificaciones

Mecánicas

• Color: Blanco Dimensiones (Al. x An. x Pr.): 15,9 cm. 10,2 cm. x 3,3 cm. (6,25 pulg. x 4 pulg. x 1,3 pulg.)
• Peso: 154,2 g. (5,4 onzas ).

Alimentación

• Batería Vida Útil: Aproximadamente 8.000 configuraciones de dirección.
• Tensión: 9 VCC.
