D297 Detector humo, haz largo alcance, 12V

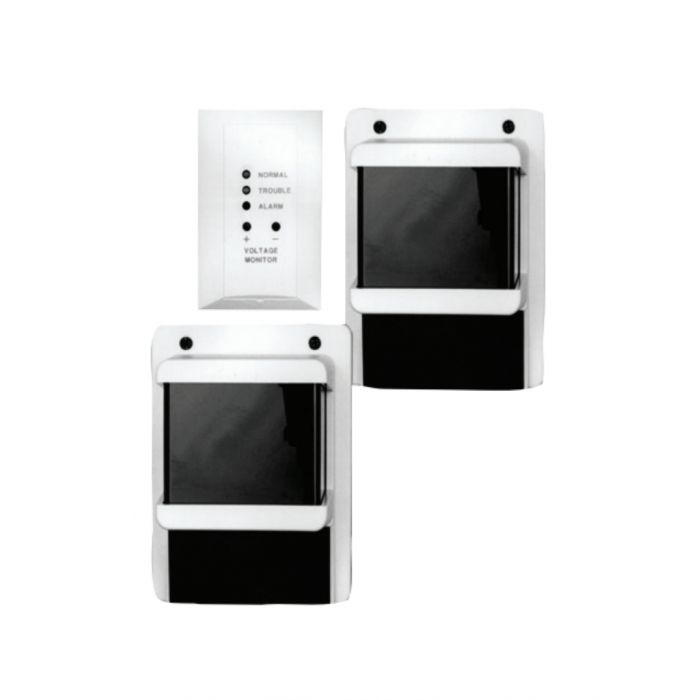

El detector de humo con haz de largo alcance D297 (de 12 V) se utiliza en estructuras abiertas y despejadas. Estadios, vestíbulos, auditorios, salas de baile, iglesias, fábricas, museos y almacenes son lugares habituales. Cada detector consiste en un transmisor, un receptor y una placa indicadora remota. Por lo general, el transmisor y el receptor se montan en el techo o en paredes o columnas altas. Son una forma eficaz y no invasiva de supervisar áreas públicas para protección antiincendios. La placa indicadora remota, incluida con el detector, es una forma práctica de verificar el estado del detector. Se instala en cualquier parte a una distancia de 152 m como máximo del receptor del haz cuando se utiliza un cable de 18 AWG (0,75 mm2 ). Tres LED indican condiciones normales, de avería y de alarma y unos puntos de prueba monitorizan el circuito de detectores.

Funciones básicas

Modo

Apuntar Al quitar la cubierta del receptor, este se pone en modo de apuntar. Al quitar la cubierta del transmisor, este deja de transmitir. Al pulsar el botón Aim Mode del transmisor, es posible transmitir con la cubierta quitada. Para realizar ajustes precisos que requieran una tensión medible en el receptor, quite ambas cubiertas y active la transmisión.

Funcionamiento de la alarma

El transmisor emite un haz infrarrojo pulsado. El receptor compara la intensidad del haz a lo largo de un periodo de tiempo con un umbral de alarma. Seleccione uno de seis niveles de sensibilidad del umbral de alarma mediante un conmutador del receptor. Si la intensidad de la señal es menor que el umbral prestablecido durante un tiempo mayor que el período de alarma, el receptor indica una alarma.

Compensación de señal

El receptor compensa automáticamente la pérdida gradual de señal a causa de la acumulación de polvo y suciedad en la cubierta. El receptor mide la intensidad del haz infrarrojo pulsado emitido por el transmisor durante un período de tiempo. El receptor compara estos datos con un umbral de avería prestablecido.

El receptor envía una señal de avería a la central cuando:

• Se ha perdido el 50 % de la señal ó.
• La señal tiene una ganancia del 20 %. Al limpiar el polvo y la suciedad acumulados o eliminar el bloqueo, el detector se restablece automáticamente.

Detección antisabotaje

Al quitar las cubiertas del transmisor o del receptor, el detector envía una señal de avería a la central.

Detección de avería

El receptor comparar la intensidad del haz infrarrojo del transmisor a lo largo de un período de tiempo con un umbral prestablecido. Cuando un objeto bloquea el haz, se puede perder =90 % de la señal durante más de 20 segundos. Si esto sucede, el receptor envía una señal de avería a la central.

Notas de configuración/instalación

Consideraciones para el montaje

El transmisor y el receptor se montan sobre cajas traseras cuadradas u octogonales de 3,5' o 4', o en cajas Beza europeas. La placa indicadora se instalar sobre una caja trasera estándar de una sola entrada. La distancia entre el transmisor y el receptor puede estar entre 9 m y 107 m. Al utilizar cable de 18 AWG (ISO 0,75 mm2 ) dentro de un conducto, la placa indicadora debe estar a 152 m del receptor como máximo.

Monte los detectores directamente en el techo o en las paredes laterales. No monte las unidades de modo que el haz pase a menos de 10,2 cm de la intersección entre la pared y el techo. Alternativamente, coloque y separe los detectores conforme a NFPA 72.

Nota: El camino del haz debe estar libre de objetos móviles. Evite áreas sujetas a concentraciones normales de humo, como cocinas y garajes. No instale las unidades en zonas donde la temperatura ambiente normal sea inferior a -30 °C (-22 °F) o superior a 54 °C (130 °F).

Distancia de separación entre sistemas

Para lograr una cobertura adecuada, la separación lateral entre sistemas de detección adyacentes no debe superar los 18 m.

Cableado

Los terminales de cables del sistema aceptan cables macizos de 18 AWG a 12 AWG (ISO 0,75 mm2 a 4 mm2 ).

Piezas incluidas

• 1 Transmisor D297.
• 1 Receptor D297.
• 1 D306 Placa indicadora remota con cable de 1 m.
• 1 D1005 Cable de prueba.
• 1 Paquete de herrajes.
• 1 Paquete de documentación.

Nota: D297 Detector humo, haz largo alcance, 12V

El D297 proporciona una forma eficaz y no invasiva de supervisar áreas públicas para protección antiincendios. Consiste en un transmisor y un receptor que, por lo general, se montan en el techo o en paredes o columnas altas. A la altura de los ojos, se instala una placa indicadora remota.

Número de pedido: D297

Principales características

• Funciona a distancias de entre 9 m y 107 m.
• Seis niveles de sensibilidad seleccionables mediante un conmutador.
• Miras de alineación y protección antisabotaje integradas.
• Ajuste automático del rango, sincronización de señal y ajuste de contaminación.
• La placa indicadora remota anuncia el estado del detector y proporciona puntos de prueba para monitorizar la tensión.

Especificaciones

Eléctricas

• Corriente de alarma (receptor) 75 mA a 12 VCC.
• Corriente en reposo Receptor: 50 mA a 12 VCC Transmisor: 20 mA a 12 VCC.
• Tensión en funcionamiento De 10,2 VCC a 15,0 VCC.
• Contactos de alarma: Contactos normalmente abiertos (NA) con 1 A y 60 VCC nominales como máximo para cargas resistivas en corriente continua; no utilizar con cargas capacitivas o inductivas.
• Contactos auxiliares de alarma: Contactos normalmente abiertos (NA) con 1 A y 60 VCC nominales como máximo para cargas resistivas en corriente continua; no utilizar con cargas capacitivas o inductivas.
• Contactos de avería: Contactos normalmente cerrados (NC) con 1 A y 60 VCC nominales como máximo para cargas resistivas en corriente continua; no utilizar con cargas capacitivas o inductivas.

Ambientales

• Entorno Interior, seco.
• Humedad relativa De 0 % a 95 % sin condensación.
• Temperatura (almacenamiento y funcionamiento) De -30 °C a +54 °C (de -22 °F a +130 °F ) En instalaciones homologadas conforme a UL, el rango es de 0 °C a +54 °C (de +32 °F a +130 °F).

Mecánica

• Dimensiones 17,8 cm x 14 cm x 14 cm (7' x 5,5' x 5,5').
• Montaje: Montaje en cajas eléctricas cuadradas u octogonales de 3,5' o 4' o cajas Beza europeas.
• Capacidad de ajuste Óptica ajustable internamente para ajustar ±90° en horizontal y ±10° en vertical.
• Sensibilidad: Seleccionable sobre el terreno para obtener una obscuración del haz del 20 %, 30 %, 40 %, 50 %, 60 % o 70 %.
• Señalización del sistema: Sistema de cuatro hilos convencional; no utilizar con sistemas que dispongan de una característica de verificación de alarma.
• Retardo de señal Incendio: seleccionable 30 s o 5 s Avería. 20 ± 2 s.
• Separación (distancia entre sistemas) 18 m como máximo; separación confirmada por pruebas realizadas por Underwriters Laboratories (UL).
• Rango de transmisión De 9 m a 107 m.
• Sabotaje Receptor: contacto de sabotaje en la puerta de acceso en serie con los contactos de avería.
• Transmisor: al quitar la cubierta, el contacto de sabotaje interrumpe la transmisión.
