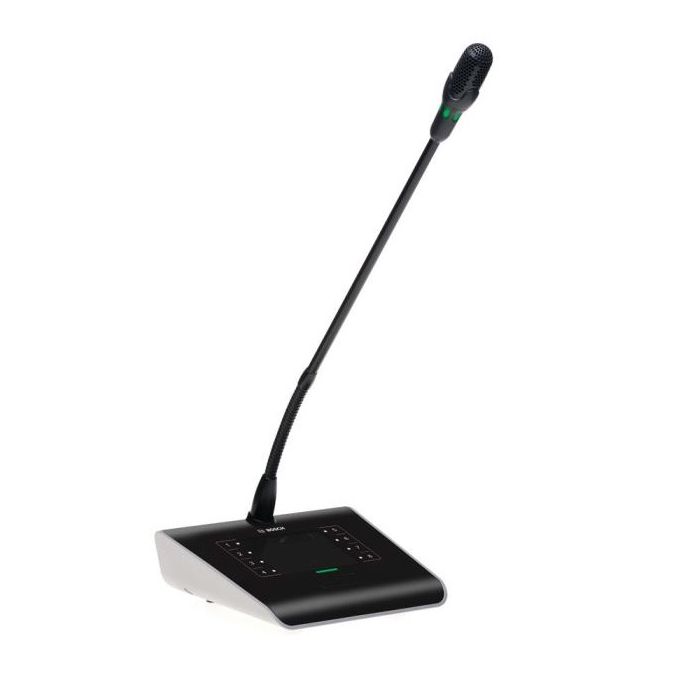

Estación de llamada de 8 zonas PLM-8CS PLENA matrix

La estación de llamada de 8 zonas PLM-8CS PLENA matrix es un accesorio del mezclador DSP Matrix de 8 canales PLM-8M8 PLENA matrix y, al igual que cualquier buen accesorio, cuenta con una estética complementaria; pero detrás de una buena apariencia y un diseño elegante, hay un producto con entidad y fácil de usar. Con tan solo un toque, la estación de llamada puede llamar a una zona concreta o un grupo de zonas definido por el usuario. La instalación no podría ser más sencilla. La alimentación se recibe a través de cables Categoría 5 estándar del PLM-8M8, la comunicación de la unidad se realiza a través de RS485, lo que significa que se pueden conectar en cadena varias estaciones de llamada y reducir el número de cables y el tiempo de instalación.

Funciones básicas

Controles e indicadores

Hay 8 zonas táctiles capacitivas en la superficie para seleccionar zonas antes de una llamada y los indicadores LED son blancos. El botón PTT es una interfaz mecánica, para indicar de manera táctil al usuario que el PTT se ha activado. Además de esta indicación, hay una tira de LED encima del botón PTT para indicar en rojo que la zona está ocupada, en amarillo que es necesario esperar a un tono previo y en verde que el micrófono está abierto y activo. Los LED se iluminan en la tira de LED del PTT y en el pie del micrófono para que el usuario pueda estar seguro de que el micrófono está abierto y activo.

Etiquetado

El etiquetado de la unidad no podría ser más sencillo. Sólo hay que utilizar el software GUI para PC para imprimir las etiquetas. Incluye también texto blanco sobre fondo negro, por lo que la estética de la unidad se mantiene.

ID de unidad y prioridades

Las prioridades se indican en el software del mezclador DSP Matrix de 8 canales PLM-8M8 y cada estación tiene un ID único, que se establece mediante interruptores DIP en la base de la estación de llamada.

Planificación

Bucle

Tanto la unidad PLM-8CS como el panel de control de pared PLM-WCP se pueden conectar en serie (cadena), reduciendo el número de cables necesarios para una instalación. Las unidades PLM-8CS y PLM-WCP se alimentan del mezclador DSP Matrix de 8 canales PLM-8M8. Es una cadena de 8 estaciones de llamada, recomendamos que la distancia de seguridad del cable sea de 500 m como máximo hasta la última unidad de la cadena.

Piezas incluidas

• 1 Estación de llamada de 8 zonas PLM-8CS .
• 1 Documentación de seguridad.

Estación de llamada de 8 zonas PLM-8CS PLENA matrix Estación de llamada de 8 zonas.

Número de pedido: PLM-8CS.

Principales Características:

• Función táctil capacitiva
• Selección de zonas programables.
• Diseño estético moderno.
• Alimentación desde PLM-8M8.
• Bucle para conectar a más estaciones de llamada o paneles de control de pared.

Especificaciones:

• Fuente de alimentación (suministrada por PLM-8M8).
• Rango de tensión 30 - 50 V CC.
• Consumo de energía 1,5 W.
• Rendimiento
• Tipo de micrófono Cardioide.
• Respuesta de frecuencia (-3 dB) De 100 Hz a 20 kHz (+0/-3 dB).
• Nivel de corte en entrada -11 dBu (-13,3 dBV).
• THD+N (1 kHz, 6 dBFS): <0,03 %.
• Rango dinámico (ponderación A) (ajuste de ganancia medio) >97 dB(A).
• Nivel de salida 24,4 dBu (22,2 dBV).
• Conectores 2x
• Bucle RS485 RJ45.
• Dimensiones de la base (Al. x An. x Pr.) 50 x 156 x 140 mm(2 x 6,1 x 25,5 pulg.).
• Longitud de la varilla del micrófono 390 mm (15,35 pulg.).
• Color: Negro tráfico (RAL 9017)Plata (RAL 9006).
