PLE-2CS Estación de Llamada de Dos Zonas Plena

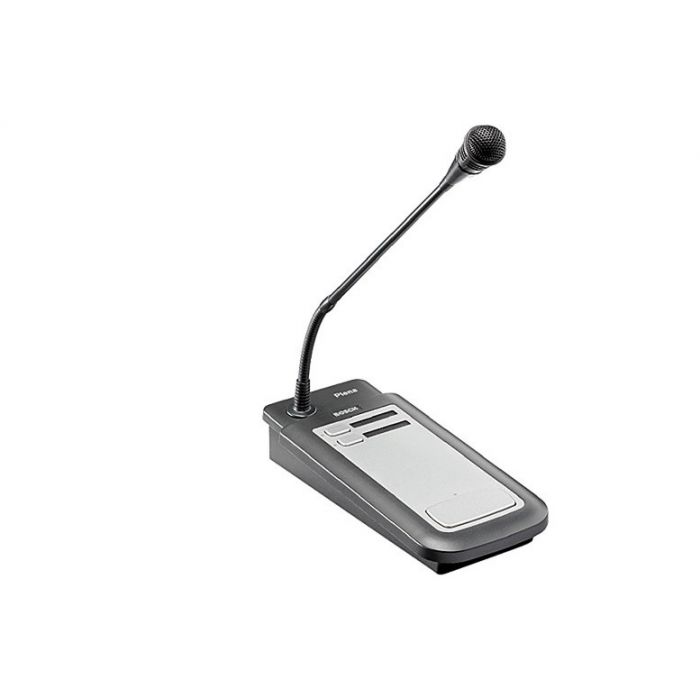

La estación de llamada de dos zonas Plena es una estación moderna y de gran calidad con un diseño de base metálica estable, cuello de micrófono flexible y micrófono de condensador unidireccional. Puede realizar llamadas a zonas seleccionadas en un sistema de megafonía compuesto de amplificadores mezcladores de una y dos zonas de la serie PLE. Además del uso en sobremesa, el diseño Plena permite empotrar perfectamente la unidad en escritorios.

Funciones básicas

Ganancia, filtro de voz e inteligibilidad

Esta estación de llamada dispone de la función de ganancia seleccionable, un filtro de voz seleccionable y un limitador para obtener una inteligibilidad mejorada.

Alcance

La estación de llamada tiene una salida balanceada de nivel de línea, lo que le permite conectarse a una distancia máxima de 200 metros del mezclador mediante cables alargadores CAT-5. En bucle Mediante el conector en bucle RJ-45 es posible conectar en cadena varias estaciones de llamada.

Prioridad

La prioridad es automática; por ejemplo, la estación de llamada más cercana al mezclador tiene prioridad y puede anular a otra estación de llamada más lejana con respecto al mezclador. Cuando se realiza una llamada desde una estación de llamada con prioridad más alta se iluminará un led amarillo en las estaciones de llamada con menor prioridad.

Interruptores DIP y estado

Los interruptores DIP de la base de la estación de llamada permiten seleccionar diferentes niveles de ganancia de micrófono, tonos de carrillón y el filtro de voz. El nivel del micrófono puede atenuarse desde un control giratorio de servicio. Indicadores LED de la estación de llamada muestran qué zonas han sido seleccionadas. Un indicador LED adicional señala el estado de actividad del micrófono y el sistema.

• El parpadeo verde indica espera (se está emitiendo un tono de carrillón en la instalación).
• El verde indica que el micrófono está activo.
• El ámbar indica una llamada de prioridad más alta.

Controles e indicadores

• 2 x LED de estado
• Tecla PTT
• 2 Teclas de selección de zona.
• 2 LED de selección de zona.
• Interruptores DIP.
• Control de volumen giratorio.

Interconexiones

• 2 Conectores RJ45.

Nota: PLE-2CS Estación de Llamada de Dos Zonas

Plena Estación de llamada de dos zonas con diseño de base metálica, pie de micrófono flexible con micrófono de condensador unidireccional, selección de dos zonas.

Número de pedido: PLE-2CS.

Principales Características:

• Moderna estación de llamada de dos zonas para la serie PLE
• Ganancia seleccionable
• Limitador y filtro de voz
• Control de nivel de salida
• Conexión en cadena para un máximo de 8 estaciones de llamada

Especificaciones:

• Rango de tensión 24 VCC suministrados por el mezclador o amplificador mezclador PLE.
• Consumo de corriente < 30 mA.
• Sensibilidad nominal NPA de 85 dB (valor predeterminado de ganancia de 0 dB)
• Nivel de salida nominal 700 mV.
• Nivel de sonido de entrada (máx.) NPA de 110 dB.
• Ganancia predeterminada -15 / 0 / +6 dB.
• Umbral del limitador 2 V.
• Limitador de margen de compresión 1:20.
• Distorsión < 0,6% (entrada máxima).
• Nivel de ruido de entrada (equiv.) NPA con ponderación A de 25 dB.
• Respuesta de frecuencia De 100 Hz a 16 kHz.
• Filtro de voz -3 dB a 315 Hz, paso alto, 6 dB/oct.
• Impedancia de salida 200 ohmios.
