Bosch PLE-1P120-US m_ple1p120us - amplificador plena 120w entrada de linea 1v y 100v salidas 70v 8 ohms

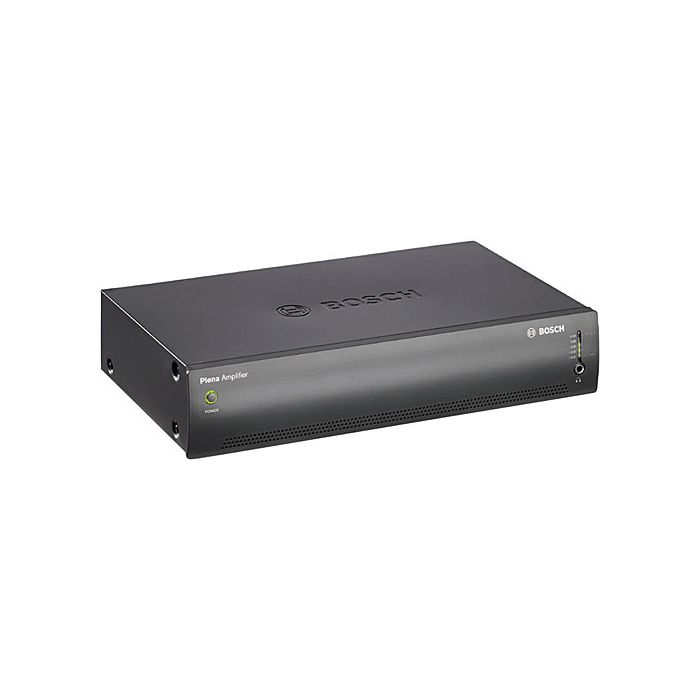

PLE - 1P120 - US Amplificador Plena

El PLE-1P120-US y el PLE-1P240-US son dos. Potencia rentable de alto consumo para conectar y usar amplificadores que entregan 120 y 240 vatios a constante.

Voltaje o cargas de 4 ohmios. Construido con calidad premium y protecciones, ofrecen funcionalidad básica a un presupuesto.

precio. Los amplificadores ofrecen líneas de 1 V y 70 V en línea, y salidas de 25/70 V y 4 ohmios. Pueden extender el

potencia de los amplificadores mezcladores de la serie PLE o combinado con el mezclador PLE-10M2-US, o el trabajo

En cualquier lugar donde haya más potencia en una línea existente de 70 V es necesario o cuando se proporciona una señal de nivel de línea.

Funciones

Proteccion

El amplificador está protegido contra sobrecargas y cortos. circuitos Un limitador protege el amplificador y altavoz contra sobrecargas accidentales. El ventilador de temperatura controlada garantiza un enfriamiento adecuado sin producir ruido acústico a menor nivel de salida.

Entrada y salida de potencia

La unidad funciona tanto a la red como a 24 V batería de alimentación para respaldo de emergencia, con cambio automático. El amplificador también tiene incorporado cargador para cargar la batería conectada. El sistema tiene una entrada balanceada y una facilidad de paso. Esta facilita la conexión de múltiples amplificadores las entrada secundaria es una entrada de línea de 70 V para conectar el amplificador a una línea de altavoces de 25/70 V para proporcionar más potencia en lugares remotos.

El amplificador tiene salidas de 25 y 70 V para constante, sistemas de altavoces de voltaje, y una baja impedancia

salida para cargas de altavoz de 4 ohmios.

Controles e indicadores

Frente

• Encendido LED
• Medidor LED VU para salida maestra (LED para -18, -12 -6, -3, 0 dB)
• Boton de encendido / apagado

Espalda

• Control de nivel Interconexiones Ver especificaciones técnicas.

Nota: Amplificador de potencia, 120W

Número de pedido: PLE-1P120-US.

Principales Características

• Amplificador de potencia u 120 y 240 W en un compacto alojamiento.
• 1 V línea de entrada balanceada U 70 V, 25 V y salidas de 4 ohmios.
• Entrada de 70 V para el funcionamiento esclavo en la línea de altavoces de 70 V.
• Temperatura controlada forzado de adelante hacia atrás ventilación (directamente apilable).

Especificaciones

Eléctrico

Fuente de alimentación

• Voltaje 115 - 230 VAC ± 10%, 50/60 Hz.
• Corriente de arranque PLE-1P120-US 4.5 / 9 A (230/115 VCA).
• Corriente de arranque PLE-1P240-US 9/18 A (230/115 VCA).
• Consumo de energía PLE-1P120-US 380 VA.
• Consumo de energía PLE-1P240-US 760 VA.

Fuente de alimentación de batería

• Tensión 24 VDC ± 15%.
• Corriente PLE-1P120-US 5.5 A.
• Corriente de carga 0.5 ADC.
• Tensión de flotación de carga 27.3 VDC.
• Consumo de energía (PLE-1P120-US).
• Potencia máx. (Red) 227 W.
• -6dB (red) 130 W.
• Inactivo (red) 12 W.
• Potencia máxima (24 V) 7 A (150 W).
• -6 dB (24 V) 4.4 A (194 W).
• Inactivo (24 V) 0,3 A (7 W).

Performance

• Max / rated power PLE-1P120-US 180 W / 120 W
• Max / rated power PLE-1P240-US 360 W / 240 W
• Power reduction on backup power -1 dB
• Frequency response 50 Hz to 20 kHz (+1/-3 dB @
• -10 dB ref. rated output).
• Distortion <1% @ rated output power, 1 kH.

Entradas

• Conector 1 estilo Euro de 3 pines, equilibrado.
• Sensibilidad 1 V.
• Impedancia 20 kohm.
• Conector 2 estilo Euro de 3 pines, equilibrado.
• Sensibilidad 70 V.
• Impedancia 300 kohm.
• Rango dinámico 100 dB.
• CMRR (mic)> 40 dB (50 Hz a 20 kHz).

Salidas de altavoz 25 V y 70 V

• Conector atornillable estilo euro tornillo terminales.

Salida de altavoz de 4 ohmios.

• Conector atornillable estilo euro tornillo terminales
• PLE-1P120-US 31 V (120 W).

Mecánicas

• Dimensiones (alto x ancho x alto) 100 x 430 x 270 mm
• (19 'de ancho, 2U de alto).
• Montaje independiente, bastidor de 19 '.
• Color carbón de leña.
• Peso (PLE-1P120-US) Aprox. 23.2 libras.

Ambiental

• Temperatura de funcionamiento +14 ºF a +131 ºF
• Temperatura de almacenamiento -40 ºF a +158 ºF
• Humedad relativa <95%
• Nivel de ruido acústico del ventilador <40 dB SPL a 1 m
• Temperatura controlada.
