Descripción

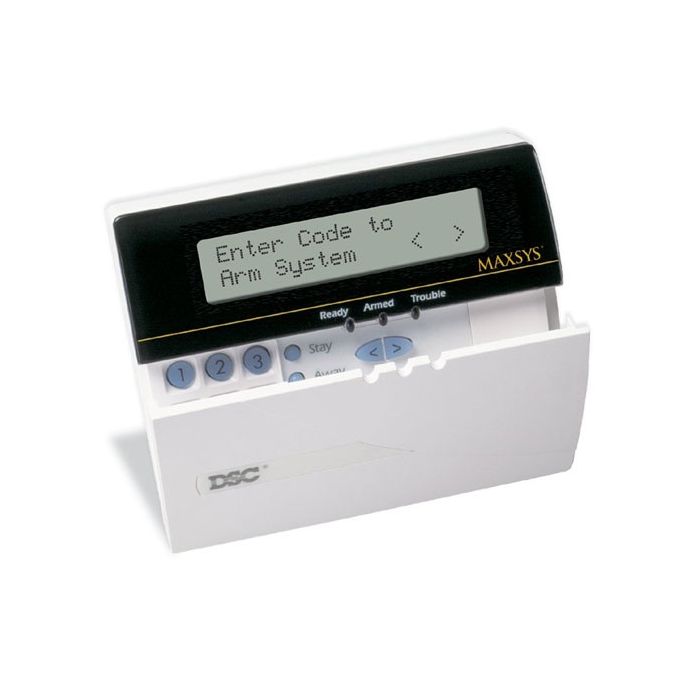

Teclado LCD con mensaje programable MAXSYS

LCD4501

Los teclados del sistema MAXSYS proporcionan una interfaz de lenguaje sencillo que utiliza una gran pantalla LCD de 32 caracteres con brillo y contraste ajustables.

Toda la programación del sistema y las operaciones del usuario se pueden realizar utilizando los teclados LCD. Los teclados se conectan a los paneles de control PC4010 / 4020 a través de un bus de comunicaciones del sistema de 4 hilos (Combus) que proporciona energía a los teclados y actúa como el canal de comunicación del sistema.

Los teclados se inscriben en el sistema en el momento de la instalación, y el panel principal supervisa su bajo voltaje y su presencia.

Teclados LCD4501 Series - Características

• Dos líneas, pantalla LCD de 32 caracteres
• Contraste y brillo de la pantalla LCD programable
• Pantalla LCD y teclas retroiluminadas para ver con poca luz
• Impulso de retroiluminación' proporciona retroiluminación de tecla adicional cuando cualquier tecla se presiona
• Indicadores LED individuales para Problema, Armado y Listo
• Zumbador piezoeléctrico proporciona retroalimentación audible para clave correcta / incorrecta
• Entradas, alerta de entrada / salida y condiciones de problemas del sistema
• Tres teclas dedicadas para alarmas activadas por teclado:

- Fuego, pánico, auxiliar

- Cada tecla habilitada individualmente a través de la programación

- Cada tecla programable individualmente para activar la salida de la campana con una opción de salida constante o pulsante

- Cada tecla programable individualmente para activar el zumbador del teclado para proporcionar 3 pitidos al presionar una tecla.

• Código de coacción activado por teclado ... código de usuario programado como código de coacción.
• 5 teclas de función programables individuales ... ver Opciones de teclas de función

para obtener una lista completa de las funciones disponibles.

• Teclado LCD4501 ... las funciones predeterminadas de fábrica son:

1. Mantente ............ Mantente armado

2. Lejos .......... Armado lejano

3. Timbre ........ Timbre de puerta activado / desactivado

4. Restablecer .......... Restablecer detectores de humo

5. Salir ............ Activar la salida rápida

• LCD4521 / 4501R teclados serie (fuego) ... las funciones predeterminadas de fábrica son:

1. Problemas de silencio

2. Campanas de silencio

3. Restablecer fuego

4. Simulacro de incendio

5. Prueba de la lámpara

• Otras versiones de teclado en la serie LCD4501 (R = versión canadiense):

- LCD4501T ................ teclado con sabotaje de pared

- LCD4521 / 4501R ........ teclado con bisel rojo para paneles de fuego

- LCD4521T / 4501TR .... teclado con sabotaje de pared y bisel rojo para paneles de incendios

Especificaciones

• Conecta a un control vía un Combus de 4-hilos.

• Corriente Nominal : 50mA (desde el Combus)

• Versión opcional de sabotaje (LCD4501T)

• Cinco teclas funcionales programables

• Indicadores de estado: Listo (verde), Armado (rojo) y Falla (amarillo)

• Entorno operativo

- 32 a 122 ° F (0 a 50 ° C)

- 90% HR sin condensación

• Consumo de corriente

55mA (de Combus)

90 mA con refuerzo de retroiluminación en la serie LCD4501

• Dimensiones

5.75 'x 4.5' x 1 'de profundidad (14.4 x 11.4 x 2.5cm)
