Bosch LBB1938/20 lbb1938 20 m_lbb193820 - amplificador de potencia plena 480w

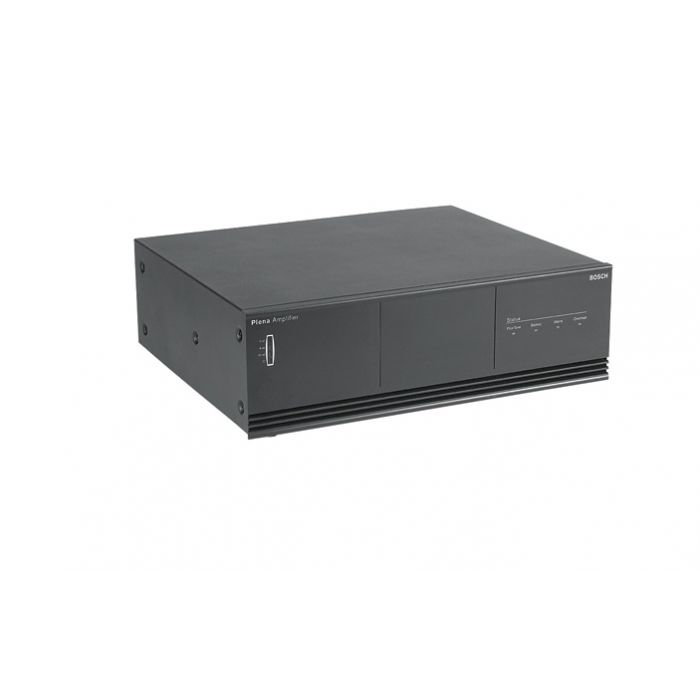

El modelo LBB 1938/20 es un potente amplificador de potencia de 480 W en una carcasa de 3U de altura y 19 pulg. para el montaje en rack o sobremesa. Los LED del panel frontal muestran el estado del amplificador: potencia, nivel de salida de audio y funciones supervisadas. Esta unidad de alto rendimiento cumple un amplio abanico de requisitos de un sistema de megafonía a un coste sorprendentemente bajo.

Funciones básicas

Fiabilidad

El amplificador está protegido contra sobrecargas y cortocircuitos. Un ventilador con control de temperatura asegura una alta fiabilidad a un nivel de salida elevado y un nivel de ruido reducido cuando los niveles de salida son menores. El circuito de protección contra sobrecalentamientos desconecta la alimentación y activa un LED del panel frontal si la temperatura interna alcanza un límite crítico debido a la falta de ventilación o a una sobrecarga. La unidad funciona con alimentación eléctrica y con la de una batería de 24 V como reserva de emergencia, con conmutación automática. Para usos de emergencia y evacuación, se supervisan las siguientes funciones: presencia de electricidad, presencia de batería, presencia de tono piloto y funcionamiento del amplificador. Los LED del panel frontal indican el estado de las funciones supervisadas. Los LED de supervisión del tono piloto y del estado de la batería se pueden apagar para el uso de la megafonía general. Para cada función supervisada se proporcionan relés de autoprotección (normalmente activados). Estos relés siempre están activos, independientemente de los interruptores del panel posterior.

El amplificador dispone de dos entradas balanceadas con control de prioridad, cada una con una unidad de bucle. De este modo se facilita la conexión de sistemas remotos para los que es necesario un control de prioridad. Se proporciona una entrada de línea adicional de 100 V para conectar el amplificador a una línea de altavoces de 100 V y proporcionar más potencia en ubicaciones remotas.

El control de ganancia o de nivel está ubicado en la parte posterior de la unidad para evitar que se modifiquen los ajustes accidentalmente. Un medidor con una barra LED muestra el nivel de salida.

Salida

El amplificador tiene salidas de 70 V y 100 V para sistemas de altavoces de tensión constante y una salida de baja impedancia para cargas de altavoces de 8 ohmios.

El amplificador tiene dos salidas independientes de 100 V con control de prioridad para las zonas en las que solo necesitan recibir los avisos realizados a través de la entrada de prioridad y para las zonas que no recibirán los avisos de esta entrada.

Frontal

• Medidor (LED para -20, -6, 0 dB y encendido).
• Indicador de funcionamiento de la batería.
• Indicador de sobrecalentamiento.
• Entrada de aire para refrigeración de aire forzado.

Parte trasera

• Entrada de control de nivel 1.
• Entrada de control de nivel 2.
• Botón de encendido.
• Interruptor de alimentación.

Interconexiones Parte trasera

• Entrada de línea prioritaria 1 (XLR/balanceada).
• Bucle de línea 1 (XLR/balanceado).
• Entrada de línea de programa 2 (XLR/balanceada).
• Bucle de línea 2 (XLR/balanceado).
• Terminales de salida de altavoces con control de prioridad.
• Terminal de fuente de alimentación de 24 VCC.
• Tres terminales de salida directa de altavoces.
• Dos terminales de entrada esclava de 100 V.
• Terminal de control de activación de la entrada 2.
• Terminal de control de prioridad de la entrada 1.
• Tornillo de conexión a tierra.
• Toma eléctrica.

Principales Características:

• Amplificador de potencia de 480 W en una carcasa de 3U de alto y 19 pulg.
• Con certificación EN 54-16 u Salidas de 70 V/100 V y 8 ohmios.
• Entradas duales con conmutación por prioridad.
• 100 V de entrada para funcionamiento esclavo en la línea de altavoces de 100 V.

Especificaciones:

Fuente de alimentación

• Tensión: 230 VCA, ±10%, 50/60 Hz.
• Corriente de entrada 19 A.
• Consumo máximo 2.200 VA.

Alimentación por baterías

• Tensión 24 VCC +15%/-15%.
• Corriente máx. 30 A.

Rendimiento

• Potencia de salida (rms/ máxima): 480 W/720 W.
• Reducción de potencia con alimentación de reserva: -1 dB.
• Respuesta en frecuencia De: 50 Hz a 20 kHz (+1/-3 dB a
• -10 dB de salida nominal de ref.).
• Distorsión :< 1% a potencia de salida nominal, 1 kHz.
• Señal/ruido (plano a volumen máx.): > 90 dB.
• Entradas de línea: 2.
• Conector: XLR de 3 patillas, balanceado.
• Sensibilidad: 1 V.
• Impedancia: 20 kilohmios.
• CMRR: >25 dB (de 50 Hz a 20 kHz).
• Ganancia: 40 dB.

Entrada de 100 V

• Conector: Atornillado, no balanceado.
• Sensibilidad: 100 V.
• Impedancia: 330 kilohmios.
• Salida de línea: en bucle 2
• Conector XLR: de 3 patillas.
• Nivel nominal: 1 V.
• Impedancia: Conexión directa a entrada de línea.

Consumo de energía

Alimentación de funcionamiento

Potencia máxima: de 990 W.

• 3 dB 715 W.
• 6 dB 510 W.
• Tono piloto: 110 W.
• Reposo: 25 W.

24 VCC en funcionamiento.

Potencia máxima: 32 A (770 W).

• 3 dB 26 A (625 W).
• 6 dB 18 A (430 W).
• Tono piloto: 3,8 A (91 W).
• Reposo: 0,7 A (17 W).

Mecánicas

• Dimensiones (Al. x An. x Pr.): 145 x 430 x 370 mm (19 pulg. de ancho, 3U de alto, con pies)
• Peso: Aprox. 25 kg.
• Montaje: Rack independiente de 19 pulg.
• Color: Gris oscuro.

Medioambientales

• Temperatura de funcionamiento: De -10 °C a +55 °C (de +14 °F a +131 °F).
• Temperatura de almacenamiento: De -40 °C a +70 °C (de -40 °F a +158 °F).
• Humedad relativa: < 95%.
• Nivel de ruido acústico del ventilador: NPA < 48 dB a 1 m (salida máx.)
