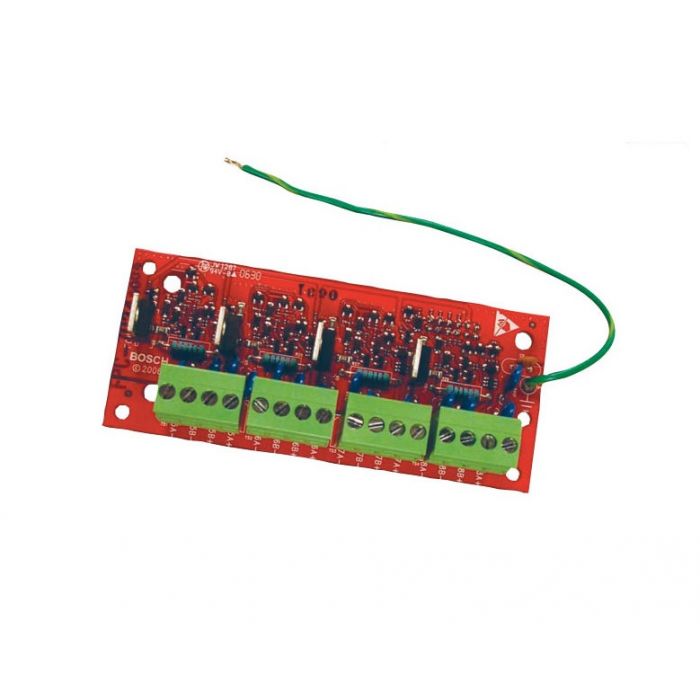

Expansor de cuatro puntos FPC-7034

Resumen del sistema

El Expansor de cuatro puntos FPC-7034 duplica la cantidad de circuitos de dispositivos de inicio de alarma en el Panel de control de alarma de incendio (FACP) FPD-7024. Estos circuitos son idénticos a los circuitos del FACP. Este módulo enchufable se reorganiza automáticamente mediante el firmware del panel de control cuando se restaura la alimentación del sistema.

Planificación

Productos compatibles

Los siguientes productos son compatibles con el Expansor de cuatro puntos FPC-7034:

• Paneles de Control FPD-7024 FACP direccionable o convencional.
• Detectores Consulte el Tecnograma de la lista de compatibilidad del detector de humo FPD-7024 (número de parte: F01U010790) para obtener una lista de detectores de humo compatibles con el FACP FPD-7024.

Consideraciones sobre el montaje

El FPC-7034 se monta en el panel de control FPD-7024, a la derecha del teclado. Utilice los cuatro separadores de nailon que incluye el expansor.

Cableado de circuito de inicio

La conexión de circuito para los circuitos de inicio de expansión es idéntica a la configuración del circuito integrado. Consulte el Manual de instalación del FPD-7024 (número de parte: F01U008458) para conocer los detalles del cableado. Instale una resistencia RFL incluida en el extremo de cada cableado.

Certificados y homologaciones

Región Certificación EE. UU.

• UL UOJZ: Control Units, System (ANSI/UL 864).
• FM FPC-7034.
• CSFM see our website.
• FDNY- -CoA #6173.

Piezas incluidas

• 1 Panel de expansor de cuatro bucles.
• 4 Resistencias fin de línea (RFL) de 2,21 kO (número de parte: 25899).
• 4 Separadores (número de parte: 26510).
• 1 Paquete de documentación.

Características y Especificaciones

Nota: Expansor de cuatro puntos FPC-7034

El FPC-7034 agrega cuatro circuitos de inicio clase B (estilo B) o dos clase A (estilo D) al FACP FPD-7024. Este módulo enchufable se reorganiza automáticamente mediante el firmware del panel de control cuando se restaura la alimentación del sistema.

Número de pedido: FPC-7034.

Principales Características

• Agrega cuatro circuitos de inicio clase B (estilo B) o dos clase A (estilo D) al FACP FPD-7024.
• Para su uso con contactos de alarma normalmente abiertos (NO) o normalmente cerrados (NC).
• Compatible con detectores de humo de dos o cuatro cables.
• Hasta 20 detectores de humo de dos cables por circuito.
• Instalación sencilla gracias al diseño enchufable y a las conexiones de circuito terminal atornillables.

Especificaciones

Ambientales

• Entorno: Interior, seco.
• Humedad relativa: Hasta 95%, sin condensación.
• Temperatura (en funcionamiento): +32 °F a +122 °F (0 °C a +50 °C).

Mecánicas

• Dimensiones (Al. x An. x Pr.) 2,0 pulg. x 4.5 pulg. x 1.3 pulg. (5,1 cm x 11,4 cm x 3,3 cm)
• Tiempo de Respuesta: Opción de rápida (500 ms) o programable desde 1 a 89 seg.

Requisitos de alimentación

Por circuito de inicio:

• Corriente de alarma (cortocircuito): 40 mA máximo.
• Corriente de alarma (umbral): >25 mA.
• Corriente de reposo del detector (total): 3 mA máximo.
• Corriente de supervisión de lazo: 8,0 mA a 15,0 mA.
• Umbral de corriente para averías: <7 mA.
• Tensión (alimentación): 18,0 VCC a 25,5 VCC.

Por módulo FPC-7034:

• Corriente (reposo): 60 mA máximo.
• Corriente (alarma): 160 mA máximo.
