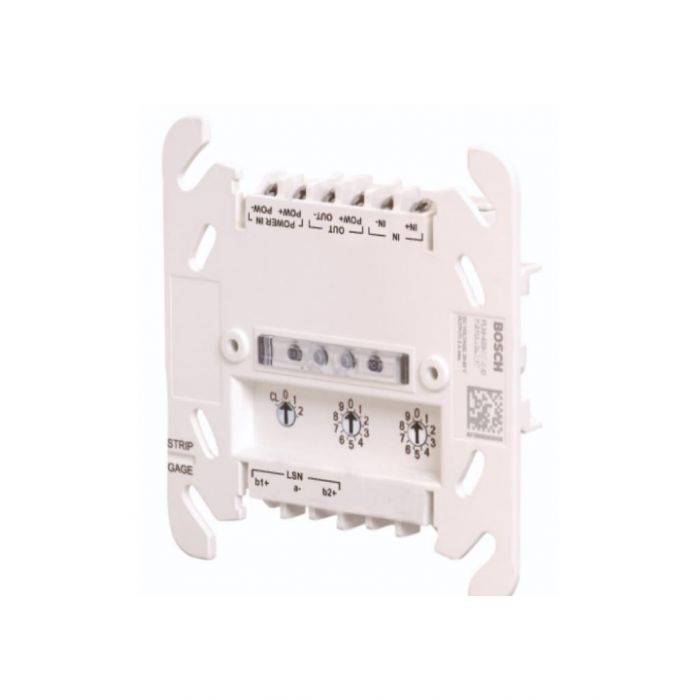

Bosch FLM-420-O1I1-D f_flm420o11d - modulo de inteconexion entrada y salida version carril din

Módulo de entradas FLM-420-I2-D

Los módulos de entrada y salida FLM-420-O1I1 están equipados con una salida para controlar dispositivos externos y con una entrada supervisada. Son elementos LSN de 2 cables para conectarse a la central de incendios FPA-5000 y FPA-1200 y que ofrecen funciones mejoradas de la tecnología LSN improved.

Funciones básicas

Salida

La salida está aislada eléctricamente del lazo LSN y protegida contra cortocircuitos.

Salida de fuente de alimentación

La fuente de alimentación para cargas conectadas a la salida pueden seleccionarse como:

• Fuente de alimentación auxiliar de la central de incendios.
• Fuentes de alimentación externas.

Funciones de control de entrada

El módulo de entrada y salida FLM-420-O1I1 ofrece dos funciones de control:

1. Control de una línea mediante una resistencia RFL.

2. Control de un contacto sin tensión.

Las funciones de control de entrada pueden seleccionarse mediante el ajuste de las direcciones correspondientes.

Supervisión de línea con resistencia final de línea

La resistencia RFL tiene una resistencia estándar de 3,9 kO. El módulo de campo detecta

• En reposo.
• Activación en caso de cortocircuito.
• Activación en caso de interrupción de línea.

Características de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.

Características de la versión LSN improved

Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

• Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales .
• Hasta 254 elementos LSN improved por línea de lazos o ramal.
• Posibilidad de uso de cable sin protección.
• Se puede conectar a las centrales de incendios FPA-5000 y FPA-1200.
• La programación se realiza con el software de programación de la central de incendios.
• La conexión LSN se establece mediante los dos hilos de la línea LSN.
• La fuente de alimentación de la salida puede estar alimentada por la fuente de alimentación auxiliar, por la central de incendios o por una unidad de fuente de alimentación externa. Las fuentes de alimentación externas no deben tener toma de tierra.

Principales Características:

• Las salidas disponen de aislamiento eléctrico del lazo LSN y están protegidas contra cortocircuitos.
• Corriente conmutable máx. por salida: 700 mA.
• Selección individual de las funciones de control (RFL o contacto).
• Mantiene las funciones de lazo LSN en caso de interrupción en los cables o cortocuircuito gracias a dos aisladores integrados.

Especificaciones:

Eléctricas

LSN

• Tensión de entrada LSN De 15 V CC a 33 V CC.
• Consumo de corriente máximo de LSN 1,9 mA

Salida.

• Tensión conmutable máxima de la salida 30 VCC.
• Corriente de salida conmutable máx. 700 mA (según la fuente de alimentación externa).
• Alimentación externa De 5 V CC a 30 V CC.

Entrada

• Control de línea con RFL.
• Resistencia RFL Nominal, 3,9 k?.
• Resistencia general de la línea RS con RS = RL/ 1 + RL/2 + RRFL.
• Reposo: 1.500 ? a 6.000 ?.
• Cortocircuito: < 800 ? .
• Interrupción de línea: > 12.000 ?.

Mecánicas

Conexiones

• FLM-420-O1I1-D 12 bornes.

Diámetro de cable permitido

• FLM-420-O1I-D De 0,6 mm2 a 3,3 mm2.

Ajuste de direcciones

• FLM-420-O1I1-D 3 interruptores giratorios.

Material de la carcasa

• FLM-420-O1I1-D con adaptador incluido PPO (Noryl)

Color de la carcasa

• FLM-420-O1I1-D con adaptador incluido Gris claro, similar a RAL 9002.

 Dimensiones

• FLM-420- O1I1-D con adaptador incluido Aprox. 110 x 110 mm x 48 mm (An. x Al. x Pr.)

Peso

• FLM-420-O2-D Aprox. 95 g / 390 g.
