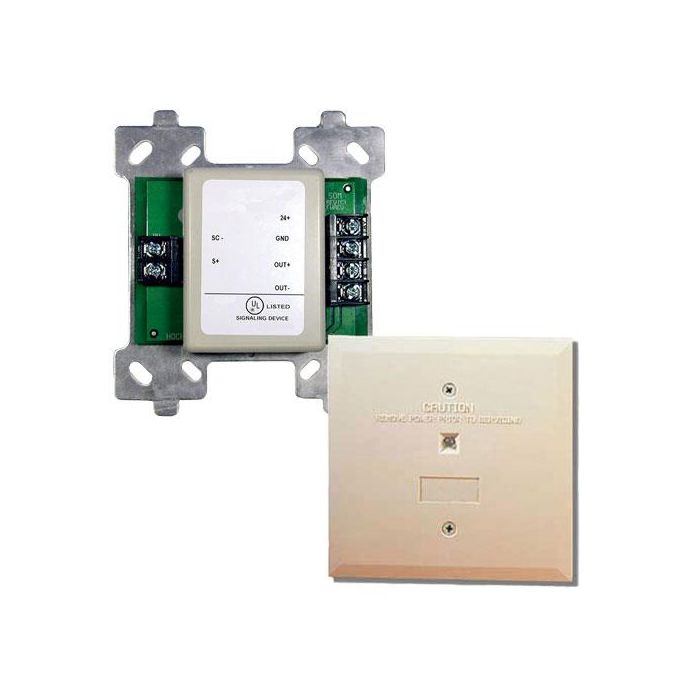

Módulo de Salida Supervisado FLM-325-NAI4 (Clase A y B, con aislador)

Los módulos proveen una salida supervisada con polaridad invertida que se utiliza en los dispositivos de señalización auditiva y visual o para activar un expansor de potencia de NAC remoto. Requieren una tensión de entrada auxiliar de 24 VCC que puede suministrarse mediante las centrales de alarma de incendios direccionables analógicas FPA-1000-UL u otra fuente de alimentación incluida en la lista UL.

Los módulos proveen un circuito de clase B con una tensión nominal de 2 A a 24 VCC. Se ajustan a una caja eléctrica doble o cuadrada estándar de 4 pulgadas.

Funciones básicas

Tonos de Evacuación

Los patrones programables que aparecen a continuación pueden programarse:

• Continuo.
• Pulsado.
• Temporal 3.

Flexibilidad

Los parámetros de operación de los módulos se guardan en la memoria EEPROM y el módulo las conserva de modo que, durante las situaciones de emergencia, no es necesario comunicarse con la central de alarma de incendios, lo cual proporciona condiciones de flexibilidad y respuesta rápida ante emergencias. La central de incendios solo informa de las condiciones de emergencia en el SLC y cada módulo las procesa de acuerdo a los parámetros configurados.

Indicador de estado

Un LED bicolor parpadea cada vez que se realiza un sondeo en el módulo y que permanece iluminado cuando el módulo pasa al estado activo.

Aislamiento de cortocircuito

El cortocircuito de aislamiento (SCI, Short Circuit Isolating) integrado, que en caso de que se produzca un cortocircuito en la línea SLC, prevendrá que el lazo falle por completo, enviará un informe de estado del cortocircuito a la central de alarma de incendios

(FACP, Fire Alarm Control Panel) y, cuando se retire la condición del cortocircuito, restablecerá automáticamente el lazo completo a su estado de operación normal.

Certificados y homologaciones

Región Certificación

EE. UU.

• UL UOXX: Control Unit Accessories, System (ANSI/UL 864).
• CSFM see our website.

Planificación

Información sobre compatibilidad

Los siguientes productos son compatibles con los módulos:

Centrales de incendio

• FPA-1000 Centrales de incendio direccionables analógicas.
• Programador D5070 Programador de dispositivos analógicos.

Piezas incluidas

Cantidad Componente

• 1 Módulo de salida supervisado familiar FLM-325-NA4.
• 1 Placa de pared.
• 1 Paquete de documentación.

Nota: Módulo de Salida Supervisado FLM-325-NAI4 (Clase A y B, con aislador)

Circuito aislador de cortorcircuito integrado; se puede conectar con cables para circuitos de Clase A o Clase B; compatible con 254 direcciones

Número de pedido: FLM-325-NAI4

Principales características

• La tensión nominal de los contactos es de 2 A a 24 VCC.
• Aplicación flexible y rápida respuesta ante situaciones de emergencia.
• La alarma se puede activar o restablecer por zona o por dirección individual.
• Programación de direcciones de módulo con el programador de dispositivos analógicos D5070.
• LED bicolor que provee información sobre el estado del módulo.

Especificaciones

Datos eléctricos

Voltaje

• Entrada: De 25,3 VCC a 39 VCC.
• Tensión de entrada auxiliar: 24 VCC.
• Salida máxima: 2 A a 24 VCC (potencia limitada).

Consumo de Corriente

FLM-325-NA4:

• Típico: 0,22 mA.
• Máximo: 6 mA.

FLM-325-NAI4 :

• Típico: 0,42 mA.
• Máximo: 6 mA.

SCI

• Umbral de detección de fallas: 12 V típico.
• Aislamiento de corriente: 10 mA típico

Condiciones ambientales

• Temperatura de Operación: De 0 °C a +49 °C (de +32 °F a +120 °F).
• Humedad relativa: Hasta el 90%, sin condensación.
