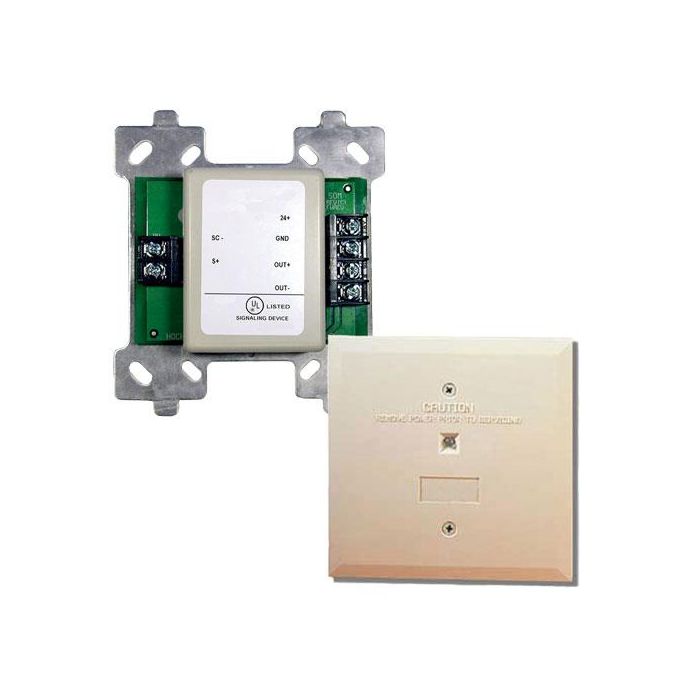

Módulo de salida supervisada FLM-325-NA4 (Clase A y SI)

Los módulos proporcionan una inversión de polaridad supervisada salida utilizada para dispositivos de señalización audible y visual o para activar un expansor de potencia NAC remoto. Ellos requieren un voltaje de entrada auxiliar de 24 V CC que se puede proporcionar por los paneles de incendios direccionables analógicos FPA - 1000 o otras fuentes de alimentación con certificación UL.

Los módulos proporcionan un circuito de clase B clasificado para 2 A en 24 VDC. Se ajustan a un cuadrado estándar de 4 pulgadas o caja posterior eléctrica de doble pandilla.

Las funciones

Tonos de evacuación

Se pueden seleccionar los siguientes patrones programables:

• Constante

• Pulsante

• Temporal 3

Flexibilidad

Los parámetros de funcionamiento de los módulos se guardan en la EEPROM integrada y mantenida por el módulo para que durante situaciones de emergencia no haya comunicación

con el panel de fuego es necesario, lo que proporciona flexibilidad y respuesta rápida a condiciones de emergencia. El fuego el panel solo transmite las condiciones del sistema en el

Circuito de línea de señalización (SLC) y cada módulo los procesa de acuerdo con su configuración.

Indicación de estado

Un LED bicolor parpadea cada vez que se enciende el módulo sondeado y se puede encender de manera estable cuando el el módulo entra en condición activa.

Aislamiento de corto circuito

Circuito de aislamiento de cortocircuito (SCI) incorporado que, en el evento de un corto circuito en la línea SLC, Prevenir la falla del circuito completo y enviar un corto circuito informe de condición a la FACP y, tras la eliminación de la condición de cortocircuito, restaura automáticamente el

lazo completo a la operación normal.

Certificaciones y aprobaciones

Estados Unidos

• UL UOXX: accesorios de la unidad de control, sistema (ANSI / UL 864).
• CSFM vea nuestro sitio web.

Notas de instalación / configuración

Los siguientes productos son compatibles con módulos:

• PPaneles contra incendios direccionables analógicos FPA - 1000.
• Programador D5070 Programador de dispositivos analógicos.

Partes incluidas

• 1 Módulo de salida supervisada de la familia FLM - 325 - NA4.
• 1 placa de pared.
• 1 paquete de literatura.

Nota: Módulo de salida supervisada FLM-325-NA4 (Clase A y SI)

Se puede conectar para circuitos de Clase A o Clase B compatible con 254 direcciones

Número de pedido: FLM-325-NA4

Principales características

• Los contactos tienen una clasificación de 2 A a 24 V CC.
• Aplicación flexible y respuesta rápida a condiciones de emergencia..
• Puede alarmarse o restablecerse por zona o por individuo dirección.
• Programación de dirección de módulo con la D5070, Programador de dispositivos analógicos.
• El LED bicolor proporciona el estado del módulo.

Especificaciones

Eléctrico

• Entrada: 25.3 VDC a 39 VDC
• Entrada auxiliar: 24 VDC

Consumo actual:

• FLM - 325 - NA4: Típico: 0.22 mA y Máximo: 6 mA.
• FLM - 325 - NAI4: Típico: 0,42 mA y Máximo: 6 mA.
• Máximo Salida: 2 A a 24 V CC, potencia limitada.

LIC

• Detección de fallas Límite: 12 V típico.
• Aislamiento de Corriente: 10 mA típic.

Ambiental

• Operando Temperatura: + 32 ° F a + 120 ° F (0 ° C a + 49 ° C).
• Humedad relativa: hasta 90%, sin condensación

Mecánico

• Dimensiones (Alto x ancho x profundidad): 4.7 pulgadas x 4.2 pulgadas x 1.4 pulgadas (11.9 cm x 10.7 cm x 3,6 cm).
• LED bicolor: rojo y verde.
