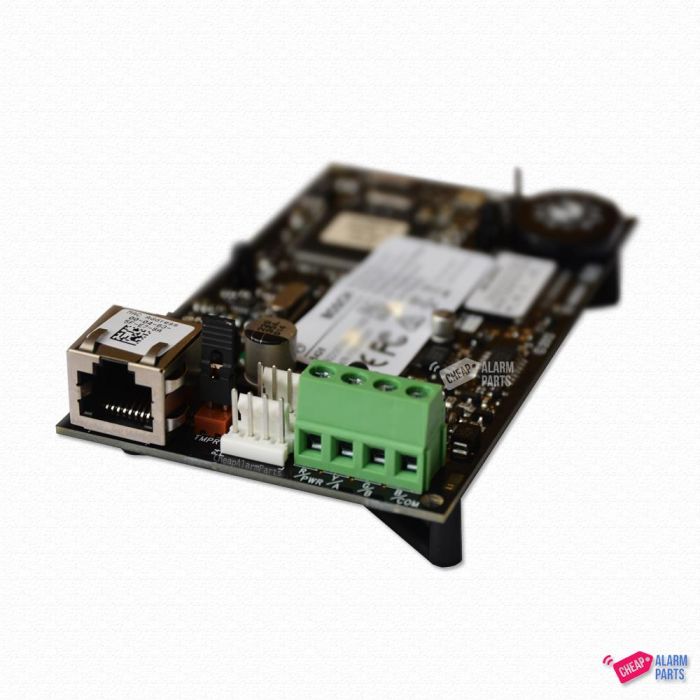

B426 Módulo de comunicaciones Ethernet

Resumen del sistema

Los módulos de comunicación Ethernet Conettix constan de SDI, SDI2 y dispositivos Option bus con alimentación de cuatro hilos que proporcionan una comunicación bidireccional con paneles de control compatibles a través de IPv4 o de redes Ethernet IPv6.

Entre otras funciones, ofrece:

• Realización de informes y supervisión de ruta hasta un receptor o una pasarela de comunicaciones Conettix.
• Administración y control remotos mediante Software de programación remotao A-Link.
• Conexión a aplicaciones de automatización e integración de edificios.

Descripción del sistema

Los módulos (B426/B426-M) están pensados para una amplia gama de aplicaciones comerciales e industriales relacionadas con la seguridad. Las funciones flexibles de supervisión de la ruta de comunicación, cifrado AES y antisustitución convierten a los módulos en una opción atractiva para aplicaciones de alta seguridad y de control de incendios. Utilice los módulos como rutas independientes o con otra tecnología de comunicación.

Funciones básicas

Comunicación

Conettix IP El módulo B426 utiliza el protocolo Conettix IP con opciones como las siguientes:

• Realización de informes y administración de todo el evento • Intervalos de supervisión flexibles.
• Resistencia ante ataques de denegación de servicio (DoS) • Cifrado AES de 128, 192 o 256-bit.
• Funciones de antirreproducción y antisustitución

Direccionamiento mediante interruptor

• Utilice este interruptor de dirección para asignar fácilmente una dirección bus o configurar la configuración web.

Compatibilidad con redes IP

• Compatible con direccionamientos DHCP, UPnP e IP automático por defecto, pero también se puede configurar para que sea compatible con redes IP estáticas. El módulo B426 Módulo de comunicaciones Ethernet Conettix es compatible con redes IPv6 o IPv4. Con paneles de control compatibles, admite la notificación a los receptores con nombres de host de sistemas de nombre de dominio (DNS) para la recuperación automática de desastres.

Configuración sencilla

• Para la mayoría de las instalaciones, la configuración por defecto de B426 permite la instalación sin la necesidad de utilizar ningún ordenador. El interruptor de dirección permite seleccionar fácilmente la dirección del bus. Plug and Play universal (UPnP) es compatible con la asignación automática de puertos UDP para los sistemas de programación remota detrás de cortafuegos, así como la asignación de puertos HTTP para la configuración web de B426. El IP automático permite conectarse directamente a un ordenador sin cambiar la configuración de red del PC. Para una configuración personalizada de la red, B426 dispone de un menú completo de configuración web. Las series B y GV4 de paneles de control son compatibles con el teclado y la programación RPS de los ajustes de B426.

LED

• Tres indicadores LED proporcionan el estado o la información de los posibles problemas sobre el módulo y su conexión.

Notas de configuración/instalación

Paneles de control compatibles

• AMAX 2000/2100/3000/4000.
• B9512G/B9512G-E.
• B8512G/B8512G-E.
• B6512 B5512/B5512E B4512/B4512E B3512/B3512E.
• D9412GV4/D7412GV4/D7212GV4 D9412GV3/D7412GV3/D7212GV3.
• D9412GV2/D7412GV2/D7212GV2 versión 7.06 o superior.
• DS7220 versión 2.10 o superior DS7240 versión 2.10 o superior DS7400XiV4 versión 4.10 o superior.
• Easy Series V3+
• FPD-7024
• Solution 2000/3000

Consideraciones para el montaje

Monte el módulo en el patrón de tres orificios de la caja mediante los tornillos de montaje y el soporte de montaje suministrados.

Consideraciones del cableado

El módulo se conecta a un panel de control mediante una conexión de bus de datos y a la red Ethernet mediante un cable Ethernet estándar de categoría 5 o superior con un conector RJ-45. Explorador compatible

Microsoft Internet Explorer (Microsoft Windows 7 o posterior) Mozilla Firefox.

Características y Especificaciones

Nota: B426 Módulo de comunicaciones Ethernet.

Número de pedido: B426

Principales características

• Completos informes de eventos en sistemas IP bidireccionales con soporte remoto de programación de panel de control.
• 10/100 Comunicación Base-T Ethernet para redes IPv6 y IPv4.
• Certificación NIST-FIPS197 para líneas de seguridad cifrada de 128 bits de 256-bit AES.
• Instalación plug & play, que incluye el servicio de UPnP para activar la programación remota detrás de los cortafuegos.
• Configuración avanzada mediante navegador, RPS o A-Link.

Especificaciones

Consideraciones medioambientales

• Humedad relativa: Hasta el 93% sin condensación.
• Temperatura (en funcionamiento): De 0° - +49°C (+32° - +120°F).
• Propiedades Dimensiones de la placa 59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x 0.629 in).

Requisitos de alimentación

• Corriente (máxima) 100 mA máx.
• Corriente (en reposo) 80 mA Tensión 12 VDC nominal Conectores LAN/WAN.
• Puerto modular RJ-45 (Ethernet).

Cableado

• Cable Ethernet Par trenzado sin blindaje de categoría 5 o superior.
• Longitud del cable Ethernet.
• Longitud máxima 100 m (328 ft).
• Calibre del cable del bus de datos 18 AWG o 22 AWG.
• Longitud del cable del bus de datos Distancia máxima – Tamaño del cable : 150 m (500 ft) - 0.65 mm (22 AWG) 300 m (1000 ft) - 1.02 mm (18 AWG).
